【题目】小明同学利用实验室中的器材测量盐水的密度。
(1)图甲是小明同学在调节天平平衡时的情景,请你指出他在操作上的错误:_____。
(2)用天平测出空烧杯的质量是50g。在烧杯中倒入适量的盐水,用天平测量烧杯与盐水的总质量,天平平衡时砝码和游码示数如图乙所示,则烧杯中盐水的质量是_____g。
(3)将烧杯中的盐水全部倒入量筒内,其示数如图丙所示,经计算盐水的密度是_____kg/m3.小明用此方法测出的盐水密度比真实值偏_____(填“大”或“小”)。
(4)小明想利用弹簧测力计、水和细线来测量石块的密度,并设计了以下实验步骤。
①将石块用细线系在弹簧测力计下,测出石块的重力为G。
②将石块浸没在水中,此时弹簧测力计示数为F。
③石块的密度表达式:ρ石=____(细线质量忽略不计,水的密度用ρ水表示)。
【答案】调平时游码未归零 21 1.05×103 大
【解析】
(1)[1]天平调节平衡时需首先将游码调至零刻度线处,再将螺母向天平上翘的一端移动直到天平平衡,由图可以看出在调节天平平衡时,天平游码没有归零;
(2)[2]由图乙可以看出烧杯和盐水总质量是:
m总=50g+20g+1g=71g,
所以盐水的质量是:
m=71g﹣50g=21g;
(3)[3]由图丙读出盐水的体积是:
V=20mL=20cm3,
盐水的密度是:
,
因为将烧杯中的盐水全部倒入量筒中时,烧杯内壁会残留一部分盐水,所以测得的盐水体积偏小;
[4]由知道,质量一定,测得的盐水密度与真实值相比偏大;
(4)[5]石块浸没在水中,石块排开水的体积等于石块的体积,即V排=V,石块受到的浮力是:
F浮=G﹣F=ρ水gV排=ρ水gV石,
可得石块的体积是:
,
石块的质量是:
则石块的密度是:
。
【题目】在“测量小灯泡的电阻”的实验中,电源电压保持不变,小灯泡的额定电压为2.5V。

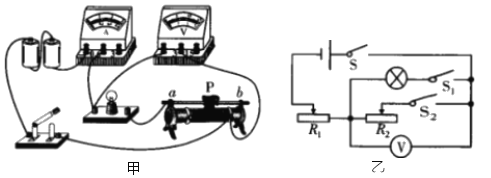

(1)图甲是小亮同学连接的实物电路,图中有一处导线连接错误。请在连接错误的导线上画“×”,并用笔画线代替导线在图上画出正确的连线。
(__________________)
(2)闭合开关前,滑动变阻器的滑片调至最大阻值处,是为了_____。
(3)改正电路后,他将测得的数据及计算结果填写在表格中。则小灯泡正常发光时的电阻为_____欧(结果保留一位小数)。
实验次数 | 1 | 2 | 3 | 4 |
电压/V | 1.0 | 1.5 | 2.0 | 2.5 |
电流/A | 0.20 | 0.22 | 0.26 | 0.30 |
电阻/Ω | 5.0 | 6.8 | 7.7 |
(4)小亮从数据中发现,小灯泡的电阻是变化的,你认为影响小灯泡电阻变化的主要原因是_____。
(5)完成上述实验后,小亮还想测另一小灯泡的额定功率,他设计了如图丙所示的电路图并连接了电路。(已知小灯泡的额定电压为,R1的最大阻值为R0,电源电压保持不变)具体操作如下:
①闭合开关_____,调节R1接入电路的电阻,使电压表的示数为。
②保持R1的滑片位置不变,断开开关_____,再闭合开关_____,调节R2接入电路的电阻,使电压表的示数仍为。
③接着将R1的滑片调至最右端,电压表的示数为U1;再将R1的滑片调至最左端,电压表的示数为U2。
④小灯泡的额定功率=_____(用、R0、U1、U2表示)
