题目内容
【题目】如图甲所示，电源电压恒定不变．闭合开关，移动滑片，滑动变阻器消耗的功率P与其电阻R的变化关系如图乙所示，则R1=Ω；当滑片P滑至最右端时，电流表的示数为A，通电1min电流通过R1消耗的电能是J．
【答案】10；0．2；24
【解析】由图象知，当滑动变阻器阻值为
时，变阻器功率为0.8W，
所以电路中电流
，
由欧姆定律可知
=0.4A(5Ω+R1)；
当滑动变阻器阻值为
时，变阻器功率为0.9W,
电路中电流
，
由欧姆定律可知
=0.3A(10Ω+R1)，
由此解得R1=10Ω，U=6V；
当滑动变阻器滑到最右端时，
，
电路中电流
，
通电1min电流通过R1消耗的电能 W=I′2R1t=（0.2A）2×10Ω×60s=24J．
所以答案是：10；0.2；24．
【考点精析】利用欧姆定律及其应用和电功率的计算公式对题目进行判断即可得到答案，需要熟知欧姆定律的应用： ① 同一个电阻，阻值不变，与电流和电压无关 但加在这个电阻两端的电压增大时，通过的电流也增大．（R=U/I） ② 当电压不变时，电阻越大，则通过的电流就越小．（I=U/R） ③ 当电流一定时，电阻越大，则电阻两端的电压就越大．（U=IR）；计算电功率公式：P =W/t ；P=UI ; 式中单位P→瓦(w)；W→焦；t→秒；U→伏（V）；I→安（A）计算电功率还可用公式：P=I2R和P= U2/R．
【题目】在探究影响导体电阻大小的因素时，小明做出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如下表所示．
编号 | 材料 | 长度/m | 横截面积/mm2 |
A | 镍铬合金 | 0.5 | 0.5 |
B | 镍铬合金 | 1.0 | 0.5 |
C | 镍铬合金 | 0.5 | 1.0 |
D | 锰铜合金 | 0.5 | 0.5 |
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察来比较导体电阻的大小．
（2）为了验证上述猜想①，应该选用编号两根电阻丝分别接入电路进行实验。
（3）分别将A和D两电阻丝接入电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟有关。

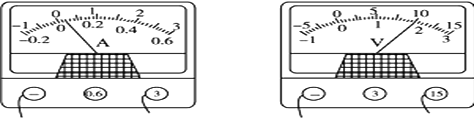

（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如下图所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差（填偏小或偏大），解决这一问题的措施是。
【题目】在“测量小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3.8V 0.4A”的小灯泡、标有“20Ω 1.5A”的滑动变阻器，导线若干。

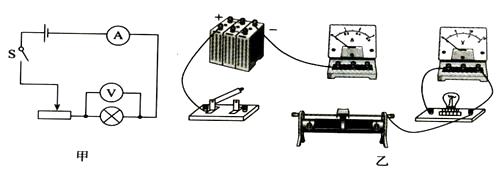

（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整。（要求连线不得交叉；电流表的量程选择要恰当；滑动变阻器的滑片向左移动，小灯泡变暗）
（2）甲组同学做实验时连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，灯泡烧坏。检查后，发现所有的连线接法正确，请你找出实验中两个操作不当之处：
①； ②。
（3）乙组同学闭合开关后，发现小灯泡不亮，电压表示数等于电源电压，但电流表没有示数，则故障的原因可能是( )
A.开关接触不良
B.灯丝断了
C.小灯泡被短路
D.滑动变阻器断路
（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是。
实验次数 | 1 | 2 | 3 |
电压U/V | 2.0 | 3.0 | 3.8 |
电流I/A | 0. 33 | 0.34 | 0.40 |
电阻R/Ω | 6.0 | 8.8 | 9.5 |
（5）利用此电路（填“可以”或“不可以”）来探究“电流与电压的关系”实验。
