Question

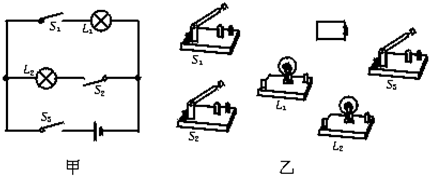

按图甲中的电路图，将图乙中的实物连成电路（用笔画线代替导线，连线不要交叉）．

Answer 1

【答案】分析：两灯泡并联，三个开关分别控制干路和支路，根据电路图完成实物电路的连接．
解答：解：从电源正极或负极开始，使S₃控制整个电路，L₁和L₂并联，开关S₁控制L₁，开关S₂控制L₂，然后回到电源负极或正极，根据要求完成实物电路的连接．如图所示：

点评：本题考查了由电路图连接实物的能力．连接电路时一般从电源的一极连起．
