题目内容

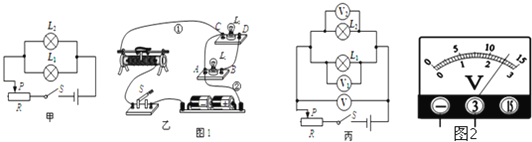

【题目】如图所示，当滑片P向左移动时，要使变阻器连入电路中的电阻变大，可把以下哪两个接线柱连入电路，以满足要求（ ）
A. A和B B. A和C C. C和D D. B和C
【答案】D
【解析】试题分析：滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱．移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小．
解：A、选择接线柱A和B，滑动变阻器接入电路的电阻为定值电阻，滑片左移，阻值不变．不符合题意．
B、选择接线柱A和C，滑动变阻器接入了左半段，滑片左移，连入电路的电阻丝变短，电阻变小．不符合题意．
C、选择接线柱C和D，滑动变阻器接入电路的电阻为零，滑片左移，阻值不变．不符合题意．
D、选择接线柱B和C，滑动变阻器接入了右半段，滑片左移，连入电路的电阻丝变长，电阻变大．符合题意．
故选D．
