题目内容

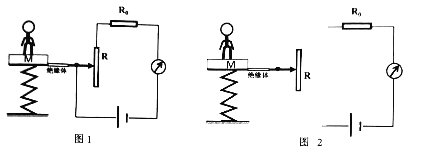

【题目】如图1所示是一种测量体重大小的电子体重计。秤盘M通过绝缘体与一金属杆相连，R相当于滑动变阻器，从体重计仪表指针所指的刻度就可以知道人的体重大小。电源电压恒定不变。
（1）R0的作用是_____；此体重计仪表是_____（选填“电流表”或电压表”）改装而成的。
（2）小华认为图1这种体重计的设计不合理；请说明不合理的原因____，并在图2中画出合理的电路图（不增减任何器材）。
（___）
【答案】（1）保护电路； 电流表； （2）由图可知，当体重变大时，滑片向下移动，变阻器R连入电路的电阻变大，根据欧姆定律可知，电流减小，所以体重计仪表的示数随体重的增加而减小，不符合人们的思维习惯，故不合理；
【解析】
（1）根据R0串联在电路中，作用是保护电路；根据电压表使用时与被测用电器并联、电流表使用时与被测用电器串联判断图中油量表的类型；（2）当体重变大时，滑片向下移动改变电路中电阻的大小，从而使电路中的电流相应的发生改变，根据欧姆定律可判断人的体重变化与仪表指针示数变化之间的关系。
（1）由图可知，未测量时，滑动变阻器连入电路的电阻为零，电路会短路，会损坏体重计仪表与电源；为防止电路中电流过大，将R0串联在电路中，其作用是保护电路；
体重计仪表串联在电路中，因此是由电流表改装而成的。
（2）由图可知，当体重变大时，滑片向下移动，变阻器R连入电路的电阻变大，根据欧姆定律可知，电流减小，所以体重计仪表的示数随体重的增加而减小，不符合人们的思维习惯，故不合理；合理的电路图是体重计仪表的示数随体重的增加而变大，应将滑片以下的电阻丝连入电路，如下图所示：
阅读快车系列答案【题目】实验课上，小明班的同学用图甲所示的实验器材探究“电流的大小与电阻的关系”，并连接了部分实验电路。
（1）请你用笔画线代替导线，在答题卡上把图甲中的器材连接成完整的实验电路。
（______）
（2）小明首先选用了阻值为5Ω的电阻，电路连接无误后，闭合开关。移动滑动变阻器的滑片，当电压表的示数为2V时，电流表的示数如图乙所示，此时通过电阻的电流是_______A。
（3）在表格中记录下5Ω电阻中的电流，小明接下来的操作是：断开开关，换用_______的电阻，多次重复前面的实验，并把相应的数据记录下来。
（4）同学们陆续完成了实验，分析数据他们都得出了同样的结论。其中小明、小刚、小民的实验数据如表一、表二、表三所示。
表一
电压U＝2V | |||
电阻R/Ω | 5 | 10 | 20 |
电流I/A | 0.21 | 0.10 | |
表二
电压U＝3V | |||
电阻R/Ω | 10 | 20 | 30 |
电流I/A | 0.30 | 0.14 | 0.11 |
表三
电压U＝3V | |||
电阻R/Ω | 5 | 15 | 30 |
电流I/A | 0.60 | 0.20 | 0.10 |
通过交流分享，小明又提出了一个新的问题：若电阻保持不变，电流与电压之间存在着怎样的关系呢？
为了尽快解决这一问题，除了重新进行实验收集数据外，小明还可以_______进行分析论证，得出结论。
