Question

（1）在图1中作出入射光线AO的反射光线，并标出反射角的度数．
（2）图2中AB、CD是由发光点S发出并经平面镜反射的两条光线，在图中画出S和它在平面镜中的像S′．

Answer 1

【答案】分析：（1）根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数．
（2）根据反射光线反向延长过像点，作出反光点的像点S′，再根据平面镜成像的特点：像与物关于平面镜对称作出发光点S的位置．

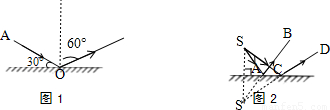

解答：解：（1）在法线右侧画出反射光线，反射光线与法线之间的夹角为反射角，度数等于入射角为60°，如图所示：
（2）先将两条反射光线AB、CD反向延长交于一点S′，再通过平面镜作出S′的对称点S，即为发光点的位置，如图所示：

点评：作反射光线时，先确定反射点，根据反射角等于入射角在同一平面内法线的另一侧画出反射光线，注意完成题目的要求．
