题目内容
如图所示，其中F为透镜的焦点，试画出与已知光线对应的入、折射光线．
分析：在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．

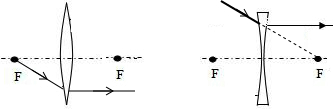

解答：解：通过焦点的光线经凸透镜折射后将平行于主光轴，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：
点评：凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
练习册系列答案
相关题目
在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10cm，实验装置如图甲所示．
（1）实验时，首先调节光源、凸透镜和光屏的高度，使它们的中心大致在同一高度上，其目的是 ．
（2）凸透镜固定在光具座零刻度线上，小明将光源移至40cm时，在光屏上出现倒立、缩
小的 （选填“实”或“虚”）像；如果小明将光源移至8cm刻度时，他通过凸透镜看到光源的 （选填“倒立”或“正立”）、放大的虚像．
（3）同学们对小明使用的实验装置进行如下评价，其中错误的是（ ）
| A．与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定 |
| B．光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小 |
| C．零刻度线刻在光具座标尺的中央，可直接测出物距和像距 |
| D．若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距 |
如果用遮光罩将凸透 镜的上半部分罩住，则光屏上所成的像是（ ）
