Question

如图为揭开井盖的示意图，O为支点，请在图中画出拉力F的力臂L．
（1）画出阻力F₂的力臂L₂．
（2）画出工人在A点施加的最小动力F₁的示意图．

Answer 1

分析：（1）掌握力臂的概念，从支点到力的作用线的距离．做出力的作用线，确定支点O，从支点O向F的作用线引垂线，垂线段的长度即为力臂．
（2）井盖的重力即为阻力，从支点O向F₂的作用线引垂线，垂线段的长度即为力臂．
（3）根据杠杆平衡条件“动力×动力臂=阻力×阻力臂”可知：在阻力与阻力臂的乘积一定的情况下，要使动力最小，则动力臂必须最长，先确定最长的力臂--即离支点最远的点，然后过动力作用点做垂直于杠杆的作用力即可．

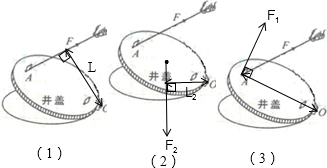

解答：解：（1）沿力F做力的作用线，从支点O向力的作用线做垂线，垂线段的长度即为力臂，如图（1）．
（2）井盖的重力即为阻力，从支点O向F₂的作用线引垂线L₂，即为阻力F₂的力臂L₂．如图（2）．
（3）动力最小，即动力臂最长，由图知OA最长，所以OA作动力臂最长，过A点与OA垂直向下作垂线就得到动力F₁的方向，如下图（3）所示．

点评：此题考查了力臂的画法，掌握其概念，关键是确定支点、力，从支点到力的作用线的距离即为力臂．
