如图是王燕同学连接的测电阻R两端电压和通过它的电流的电路．
（1）电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线．
（2）在方框中根据改正后的电路画出电路图．
（3）若要使电流表的示数变大，则滑动变阻器的滑片应向

右

端移动．

Answer 1

分析：（1）在实物连接图中，检查线路连接是否正确需要从电压表、电流表和滑动变阻器上考虑：动变阻器的接法原则“一上一下”；电压表和被测电阻并联并注意正负接线柱；电流表和被测电阻串联并注意正负接线柱．
（2）根据实物图画电路图的一般方法：从正极出发，按照电流方向，依次画出各元件的符号，到达电源负极，把电压表并联在定值电阻两端．
（3）根据欧姆定律可知，电源电压一定时，电路中的电阻越小，电流越大，据此判断滑片移动的方向．

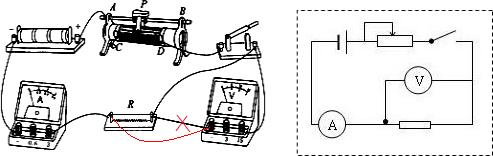

解答：解：（1）由图可知，电压表没有和待测电阻并联，故电压表接线错误；如下图所示：
（2）画出电源符号，从正极出发，按照电流方向，依次画出滑动变阻器、开关、定值电阻、电流表的符号，到达电源负极，把电压表并联在定值电阻两端；如下图所示：

（3）要使电流表的示数变大，则电路中的总电阻减小，因此滑动变阻器的滑片应向右移动．
故答案为：右．

点评：本题考查伏安法测电阻的实物图连接、根据实物图画出电路图，这些也是电学实验常考的内容，应在平时注意练习．
