Question

画出下列两图中透镜的入射光线或折射光线的方向．

Answer 1

【答案】分析：在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．

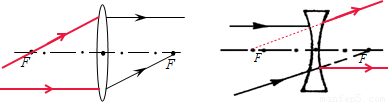

解答：解：（1）对于凸透镜，通过焦点的光线经凸透镜折射后将平行于主光轴；平行于主光轴的光线经凸透镜折射后将过焦点；
（2）对于凹透镜，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：

点评：凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
