题目内容
【题目】如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U-I关系图像如图所示，则下列判断
（1）图线甲是电阻R2的U-I关系图像（2）电源电压为9V（3）滑动变阻器R2的最大阻值为20Ω（4）变阻器滑片在中点时，电压表V2示数为7.2V
A. 只有（2）（3）正确 B. 只有（1）（3）正确 C. 只有（2）（4）正确 D. 只有（1）（4）正确
【答案】D
【解析】
(1)当滑动变阻器接入电路中的电阻为0时,电路中的电流最大,R1两端的电压最大,R2两端的电压为0，由图象可知,甲为滑动变阻器R2的UI关系图象,乙为电阻R1的UI图象，故A正确；
(2)当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由UI图象可知,电路中的最小电流I=0.3A,R1两端的电压U1=3V,R2两端的电压U2=9V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=3V+9V=12V，故B错误；
由I=
可得,R1和滑动变阻器的最大阻值：
R1=
=
=10Ω,R2=
=
=30Ω，故C错误；
(3)变阻器滑片在中点时，因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：I′=
=
=0.48A，
电压表V2的示数：U′2=I′×
=0.48A×
=7.2V，故D正确。故选D.
【题目】如图甲的风力发电机组主要由风机叶片和发电机组成．
（1）风机叶片形状像飞机的机翼（如图乙所示），当叶片被风吹动时，由于叶片两面空气流速不同，产生的压强差使图乙中的叶片受到向________（填“上”或“下”）的力使风叶旋转．风叶产生的动力通过传动系统传递给发电机，利用原理实现机械能转化为电能．
（2）某风力发电机的输出功率与风速的关系如图丙所示，由图象得到的下列信息，正确的有____．
A．只要有风，机组就能产生电能 B．风速过大，机组不会产生电能
C．风速越大，机组发电的功率一定越大 D．风速在一定范围内，机组产生的电功率可能不变
（3）下表给出了在不同风速下某风机获得的能量：
平均风速v（m/s） | 5 | 10 | 15 | 20 |
1s内获得的能量E（×104J） | 1 | 8 | 27 | 64 |
①对表格进行分析，你发现该风机1s内获得的能量与风速的定量关系是：________（用文字描述）；
②当风速为5m/s时，这台风机获得的能量有20%转化为电能，则1s内所产生的电能可供1只“220V 100W”电灯正常工作时间为________ .

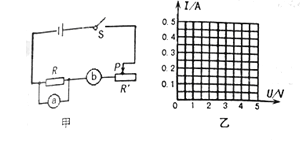

【题目】小明涉及了图甲所示的电路“探究电流与电压的关系”，通过实验记录了上表的数据，请你回答下列问题：
实验次数 | 1 | 2 | 3 | 4 | 5 |
电压表示数U/V | 1 | 1.4 | 2 | 2.5 | 2.8 |
电流表示数I/A | 0.10 | 0.14 | 0.20 | 0.26 | 0.28 |
（1）图甲的电路图中，a为_______表。
（2）根据表中数据在图乙中划出电阻R的 I-U 关系的图像；
（______）
（3）分析得出的结论是：____________，为了使实验结论更具有普遍性，接下来的操作是_________。
