题目内容

用伏安法测定一只电阻的阻值，现在给你电压表、电流表，电池组、滑动变阻器和开关各一个，阻值约8 Ω的电阻Rx一只，导线若干，用以上器材做实验．

(1)在方框内画出实验电路图．

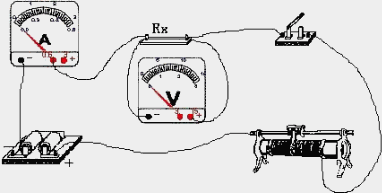

(2)根据你画的电路图，以笔画代替导线，给电表选择合适的量程，将图中所给的实验器材连接起来(连线不要交叉)．

(3)请在下面空白处设计一个记录上面实验数据的表格：

答案：
解析：

　　(1)

　　(2)

　　(3)


练习册系列答案
相关题目
精英家教网用伏安法测定一只电阻的阻值，现给你电压表、电流表、电池组、滑动变阻器和开关各一个，未知阻值电阻Rx一只，导线若干．用以上器材做实验．
（1）在方框内画出实验电路图．
（2）实验时电压表接“一”和“15”两接线柱，电流表接“-”和“0.6”两接线柱．根据你画的电路图，以笔画线代替导线，将图中所给的实验器材连接起来（连线不要交叉）．
（3）在一次实验中，电压表和电流表的示数如图所示，那么通过电阻疋的电流是

A，电阻Rx两端电压是

V，待测电阻Rx的阻值是

Ω．
用伏安法测定一只电阻的阻值，现给你一块电压表、一块电流表、一个电池组、滑动变阻器和开关各一个，未知阻值的电阻一只、导线若干．

（1）实验的原理是
R=
U
I
（或欧姆定律）
R=
U
I
（或欧姆定律）
；
（2）在图1方框内画出实验电路图（标出电表的“+”、“-”接线柱）．
（3）在实验中电流表用0～0.6A量程、电压表用0～15V量程．根据你画的电路图，以笔画线代替导线，将下面图2中所给的实验器材连接起来（导线不要交叉）．
（4）在这次实验中，电流表和电压表的指示位置如图3所示，那么未知电阻Rx中的电流是
0.5
0.5
A，Rx两端的电压是
3
3
V，Rx的阻值是
6
6
Ω．
用伏安法测定一只电阻的阻值，仪器如下：电压表、电流表、两节干电池、滑动变阻器和开关，未知阻值的电阻一只（阻值约为6欧姆）、导线若干，电路图如甲所示．

（1）实验原理是
欧姆定律
欧姆定律
．
（2）电压表量程应选择
0～3V
0～3V
（0～3V或0～15V），电流表的量程应选择
0～0.6A
0～0.6A
（0～0.6A或0～3A）
（3）开关闭合前，滑动变阻器应该调到
最右端
最右端
（最左端或最右端），这样做的目的是：
保护电路
保护电路
．
（4）连好电路后，发现无论怎么样移动滑片，电压表、电流表的示数不变，可能的原因是
滑动变阻器都接到上面两个接线柱
滑动变阻器都接到上面两个接线柱
（写出一种即可）
（5）电路连接正确后，电流表、电压表示数如图乙所示，电压表的示数为
1
1
V，电流表的示数为
0.3
0.3
A，被测电阻的阻值为
3.33
3.33
Ω（保留两位小数），某同学认为实验还没有结束，又移动滑动变阻器得到多组电压值、电流值，他这样做的目的是
多次测量求平均值，减小误差
多次测量求平均值，减小误差
．

用伏安法测定一只电阻的阻值，现给你电压表、电流表、电池组、滑动变阻器和开关各一个，未知阻值电阻Rx一只，导线若干．用以上器材做实验．
（1）在方框内画出实验电路图．
（2）实验时电压表接“一”和“15”两接线柱，电流表接“-”和“0.6”两接线柱．根据你画的电路图，以笔画线代替导线，将图中所给的实验器材连接起来（连线不要交叉）．
（3）在一次实验中，电压表和电流表的示数如图所示，那么通过电阻疋的电流是________A，电阻Rx两端电压是________V，待测电阻Rx的阻值是________Ω．
用伏安法测定一只电阻的阻值，仪器如下：电压表、电流表、两节干电池、滑动变阻器和开关，未知阻值的电阻一只（阻值约为6欧姆）、导线若干，电路图如甲所示
（1）实验原理是_________．
（2）电压表量程应选择_________（0～3V或0～15V），电流表的量程应选择_________（0～0.6A或0～3A）
（3）开关闭合前，滑动变阻器应该调到_________（最左端或最右端），这样做的目的是：_________．
（4）连好电路后，发现无论怎么样移动滑片，电压表、电流表的示数不变，可能的原因是_________（写出一种即可）
（5）电路连接正确后，电流表、电压表示数如图乙所示，电压表的示数为_________V，电流表的示数为_________A，被测电阻的阻值为_________Ω（保留两位小数），某同学认为实验还没有结束，又移动滑动变阻器得到多组电压值、电流值，他这样做的目的是_____ ．
