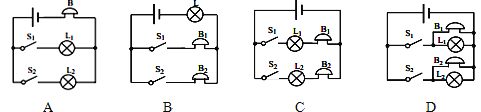

【题目】在综合实践活动课上，以两张病床为例，设计病房呼叫电路，用铃声提醒值班室的护士，用指示灯指示床位，下图所示电路不符合要求的是（ ）
A. A B. B C. C D. D
【答案】B
【解析】试题分析：根据题意确定各电路元件的连接方式，然后分析电路图答题． A、由图示电路图可知，两指示灯并联在两支路中，电铃串联在干路中，符合要求，故A错误； B、由图示电路图可知，指示灯串联在干路中，两电铃并联在支路中，由于指示灯接在干路中，不能根据指示灯判断是哪个病人在呼叫，该电路不符合要求，故B正确；C、由图示电路图可知，两指示灯分别与电铃串联，然后组成并联电路，符合要求，故C错误； D、由图示电路图可知，灯泡与电铃并联由同一开关控制，然后两电路并联，符合要求，故D错误．故选B．
