题目内容
【题目】如图所示电路中,电源电压保持不变,闭合开关,当滑动变阻器的滑片P向左滑动时,下列说法中正确的是( )
A.电压表示数变大,电流表示数变大
B.电压表示数变小,电流表示数变大
C.电压表示数变大,电流表示数变小
D.电压表示数变小,电流表示数变小
【答案】A
【解析】
试题分析:由电路图可知,灯泡与滑动变阻器串联,电压表测L两端的电压,电流表测电路中的电流,根据滑片的移动可知接入电路中电阻的变化,根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化.
解:由电路图可知,灯泡与滑动变阻器串联,电压表测L两端的电压,电流表测电路中的电流,
当滑动变阻器的滑片P向左滑动时,接入电路中的电阻变小,电路中的总电阻变小,
由I=可知,电路中的电流变大,即电流表的示数变大,故CD不正确;
由U=IR可知,灯泡两端的电压变大,即电压表的示数变大,故A正确、B不正确.
故选A.
练习册系列答案
相关题目

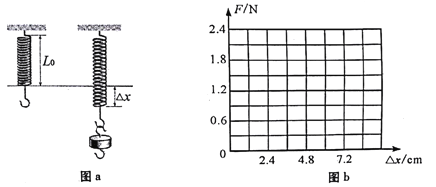

【题目】为研究弹簧的性质,我们在竖直悬挂的弹簧下加挂钩码(如图a),同时记录弹簧总长度L与钩码质量m,所得数据记录在表一中。已知弹簧原长L0=6.0cm,实验过程中,弹簧形变在弹性限度内,不计弹簧所受的重力。(g取10N/kg)
