题目内容

【题目】如图所示的电路,电源电压不变,开关S1保持闭合状态,当开关S2由断开状态到闭合状态时,示数增大的电表是( )

A.电流表A1和电压表V1

B.电流表A1和电压表V2

C.电流表A2和电压表V1

D.电流表A2和电压表V2

【答案】B

【解析】

试题分析:当开关S2断开时,两电阻串联,两电流表测电路中的电流,电压表V1测电源的电压,V2测R1两端的电压;

当开关S2闭合时,电路为R1的简单电路,两电压表测电源的电压,电流表A1测电路中的电流,A2被短路;

根据串联电路的电阻特点和欧姆定律判断电路中电流的变化,进一步判断两电流表示数的变化;根据串联电路的电压特点判断两电压表示数的变化.

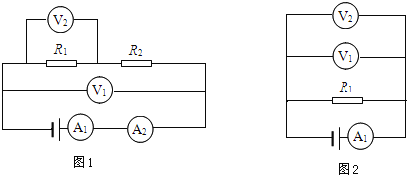

解:当开关断开时等效电路图如图1所示;当开关闭合时等效电路图如图2所示.

∵开关S2闭合前后电压表V1始终测电源的电压,

∴电压表V1的示数不变;

∵开关S2闭合前电压表V2测串联电路R1两端的电压,闭合后测电源的电压,

∴根据串联电路总电压等于各分电压之和可知,开关闭合后V2的示数增大;

∵开关S2闭合前电流A2测串联电路的电流,闭合后被短路,

∴电流表A2的示数减小;

∵电阻越串越大、大于任何一个分电阻,

∴根据I=可知,开关S2断开前测串联电路电流、开关S2闭合后测R1简单电路电流,A1示数增大.

故选B.
