Question

（1）图1是用螺丝刀撬图钉的示意图，画出动力F₁的力臂L₁．
（2）根据图2中小磁针的N极，标出通电螺线管的磁感线方向．
（3）在图3中作出物体AB在平面镜中的像．

Answer 1

解：（1）找出支点，从O做F₁作用线的垂线就是力臂L₁．
（2）因同名磁极相互排斥，异名磁极相互吸引，故螺线管右侧为N极，左侧为S极；在磁体的周围磁感线从磁体的N极出发回到S极．所以磁感线的方向是水平向左．
（3）由平面镜成像，像物关于平面镜对称，分别作出A′、B′关于平面镜的对称点A、B，连接AB即为物体．

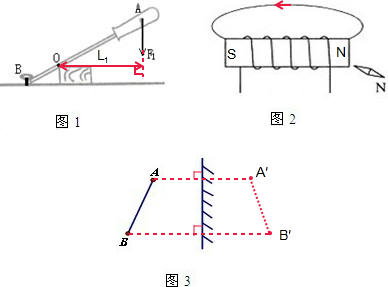

如下图所示：

分析：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．
②确定力的作用点和力的方向，画出力的作用线．
③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．
（2）由磁极间的相互作用可知螺线管的磁极，在磁体的周围，磁感线从N极流出回到S极．由此可以确定磁感线的方向．
（3）平面镜成像的特点是：所成的像是虚像；像和物体形状、大小相同；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．
点评：（1）作力臂时要找好支点与力的作用线，力臂是从支点到力的作用线的距离．
（2）本题考查右手螺旋定则及磁极间的相互作用，要求学生能熟练应用右手螺旋定则判断磁极或电流方向．
（3）根据平面镜成像特点作图，根据像物关于平面镜对称，只要作出像点对应的端点，连接即为物体．
