题目内容
(2008

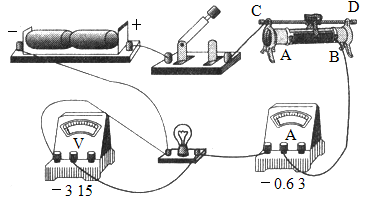

，广东)小丽做“测量小灯泡电功率”的实验，如图所示是实验所用到的器材．(1)
用笔画线代替导线，将下列还没有连接的器材按实验需要连接完整．
(2)
完成电路连接并闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压(3V)．出现故障的可能原因是________(填字母代号)．[
]|
A ．灯泡短路 |
B ．灯泡断路 |
C ．电压表短路 |
D ．电流表断路 |
(3)
排除电路故障后，灯泡正常发光时，电压表的示数是2.5V，电流表示数如图所示，此时小灯泡的电功率是________W．
答案：略
解析：
解析：
|
答案： (1)如图所示：
(2)B (3)0.75 解析：本题是一道常规测量小灯泡电功率的电学实验题，重点考查测量电功率实验原理、常规电路连接和电路故障分析，要求学生有较好的基本功．根据电流表示数可以确定电流表量程选择“ 0～0.6A”量程；闭合开关后电流表无示数表示电路没电流，即故障为断路，而电压表示数接近电源电压，表明短路在电压表所测量的范围之内，故为灯泡断路；电压表示数2.5V，电流表示数读出是0.3A，由P=UI可得电功率为0.75W． |
