题目内容

在某次实验中需要测量小灯泡两端的电压和通过它的电流.小明连接了如图1所示的电路,同组的小芳发现有错误,主张拆了,重新连接.可是时间已来不及,聪明的小明眼珠一转,在图1所示的电路中只增加一根导线,电路就正常工作了.
(1)在图1中画出小刚连接的那根导线.
(2)在矩形框内画出小明最后连接好电路的电路图2.
精英家教网
分析:(1)根据实物图可知,电压表的正接线柱与灯泡左端接线柱连接,因此只需将电压表的负接线柱与灯泡的右接线柱相连即可.
(2)连接以后,灯泡与电阻并联,再与滑动变阻器串联,电压表测量灯泡两端的电压,电流表测量通过灯泡的电流,开关控制整个电路.

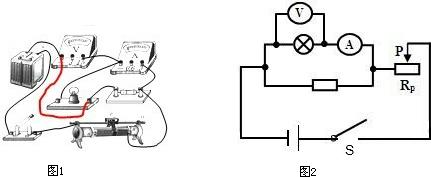

解答:解:(1)将电压表的负接线柱与灯泡的右接线柱相连,如下图所示:
(2)从电源正极开始,依次串联开关、滑动变阻器、电流表、灯泡回到电源负极,再将电阻并联在灯泡和电流表两端,电压表并联在灯泡两端,如下图所示:
精英家教网
点评:本题考查实物图的连接,难点是先找出错误的地方,再想办法改正,还考查了电流表和电压表的使用,连接实物图是整个初中阶段物理的难点.
