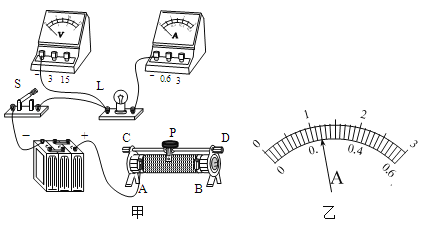

【题目】如图所示，在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值为40Ω。

（1）请用笔画线代替导线在图甲中完成实物电路的连接;

（________）

（2）同学们进行试触时，发现小灯泡不发光，电流表无示数、电压表有示数，则电路中发生的故障可能是_____（选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路"）：

（3）某次实验中，同学们看到电压表示数为1.8V，要使灯泡L正常发光应向_____（选填“A"或“B"）端移动滑片，同时视线应注意观察_____（选填“电流表”或“电压表”）示数，当灯正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是_____W;

（4）另一组的小王选用另一电源（电压保持不变）做“测定小灯泡额定功率”实验，取待测小灯、电压表、电流表、滑动变阻器（A：“50Ω1A”、B：“20Ω0.5A”两种规格）、开关及导线若干，其中待测小灯上只有所标“0.15A”（指小灯正常工作电流）字样清晰可见，他连接电路，闭合开关.接着移动滑片，发现电流表示数逐渐增大，电压表示数逐渐减小，当滑片移动到中点位置附近时，小灯正常发光，此时电压表示数为4.2V，他经过思考分析，在没有更换实验器材的情况下重新正确连接电路，并规范操作，闭合开关发现电流表、电压表示数分别为0.12A和2V，实验中所用滑动变阻器为_____（选填A或B），电源电压为_____V，小灯泡的额定功率为_____W.

Answer 1

【答案】 小灯泡断路 A 电压表 0.6 A 6.2 0.24

【解析】

(1)[1]电压表应与小灯泡并联，电流表串联接入电路，滑动变阻器满足“一上一下”接线，故作图如下：

(2)[2]试触时，小灯泡不发光，电流表无示数，说明电路不通，可能为断路，电压表有示数，说明电压表所测用电器断路，则故障可能为小灯泡断路；

(3)[3][4][5]小灯泡额定电压为2.5V，则应调节滑动变阻器使小灯泡两端电压增大，小灯泡与滑动变阻器串联，由串联分压可知，应调节滑动变阻器使其阻值变小，故应向A端调节，注视电压表，直到电压表示数为2.5V，由于灯泡内阻约为10Ω，由欧姆定律可求电流约为0.25A，则可知此时乙图电流表为小量程，读数为0.24A，则小灯泡额定功率为：

(4)[6][7][8]若电路连接正确，电压表测小灯泡两端电压，则当移动滑片使电流增大时，电压表示数也应随之增大，但观察电压表示数减小，则由串联分压可知，此时电压表测量滑动变阻器两端电压，此时电压表示数为4.2V，规范操作后，电压表测小灯泡两端电压，示数为2V，电流表示数为0.12A，则滑动变阻器接入阻值为：

则可知滑动变阻器选用的是A，电源电压为：

U=U滑+U灯=4.2V+2V=6.2V

小灯泡额定功率为：
