题目内容

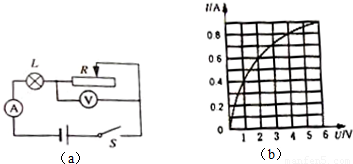

图1所示中，电源电压为9 V且保持不变，小灯炮标有“6 V　6 W”的字样，小灯泡的电流随电压的变化曲线如图2所示，求：

(1)小灯泡正常发光时的电流为多少A？

(2)当电流表的示数为0.4 A时，小灯泡两端的电压为多少v？

(3)当电压表的示数为7 V时，这时电路中的总电阻为多少Ω？

答案：
