题目内容
按照题目要求作图（1）在如图1中，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）．
（2）用笔画线代替导线，把如图2中的三孔插座及它的保险丝、电灯及控制电灯的开关接到家庭电路上．
（3）如图3所示，是一台电子秤的部分工作原理图，它是以电压表指针的偏转程度来显示所称物体质量的大小，即电压表示数越大，质量越大．虚线框内R为滑动变阻器，R为定值电阻．请在虚线框中完成该工作电路图．要求：当滑动触头P在最上端时，称量质量为零，在最下端时达最大称量．
【答案】分析：（1）要解决此题，首先要掌握杠杆的平衡条件，根据杠杆的平衡条件，动力臂越长越省力．所以需要找出杠杆的最长力臂，然后根据力臂的概念确定力的方向．
（2）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
三孔插座的接法：地线直接进入上孔，零线直接进入左孔，火线首先进入保险丝，然后再进入右孔．
（3）根据题意的要求，当滑动触头P在最上端时，称量质量为零，说明，此时其两端的电压为零，因此，这时只有R接入电路，电压表应并联在R的两端．

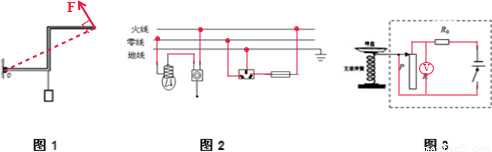

解答：解：（1）根据此杠杆的形状，从O点到此杠杆的最右端距离最大，这是最长的力臂．所以力作用在杠杆的最右端，根据力臂的概念确定力的方向．如下图所示：
（2）零线直接连接灯泡的螺旋套，火线进入开关，再进入灯泡顶端的螺旋套．
地线直接解三孔插座的上孔，零线直接接三孔插座的左孔，火线首先接保险丝，然后再进入右孔．
如下图所示：
（3）R与R串联，电压表测量R两端的电压，如下图所示：
点评：（1）此题主要考查了杠杆最小力的画法．解决此类题目的关键是找出最长的力臂，然后根据力臂的概念确定力的方向．
（2）掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．
（3）此题中，R起到了保护电路的作用，R相当于滑动变阻器，电压表测量R两端的电压，明确了这些就可顺利解决此题．
（2）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
三孔插座的接法：地线直接进入上孔，零线直接进入左孔，火线首先进入保险丝，然后再进入右孔．
（3）根据题意的要求，当滑动触头P在最上端时，称量质量为零，说明，此时其两端的电压为零，因此，这时只有R接入电路，电压表应并联在R的两端．
解答：解：（1）根据此杠杆的形状，从O点到此杠杆的最右端距离最大，这是最长的力臂．所以力作用在杠杆的最右端，根据力臂的概念确定力的方向．如下图所示：
（2）零线直接连接灯泡的螺旋套，火线进入开关，再进入灯泡顶端的螺旋套．
地线直接解三孔插座的上孔，零线直接接三孔插座的左孔，火线首先接保险丝，然后再进入右孔．
如下图所示：
（3）R与R串联，电压表测量R两端的电压，如下图所示：
点评：（1）此题主要考查了杠杆最小力的画法．解决此类题目的关键是找出最长的力臂，然后根据力臂的概念确定力的方向．
（2）掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．
（3）此题中，R起到了保护电路的作用，R相当于滑动变阻器，电压表测量R两端的电压，明确了这些就可顺利解决此题．
