（2011?泉州）（1）如图（a）所示是在水平公路行驶的汽车，请画出汽车牵引力的示意图；
（2）完成图（b）所示的光路；
（3）标出图（c）所示条形磁体的磁极．

Answer 1

分析：（1）汽车在水平公路上行驶，受到的牵引力沿水平方向向前．
（2）先确定折射光线的特点，再根据凸透镜的光学特点作图．
（3）根据磁体外部磁感线的方向确定磁体的磁极．

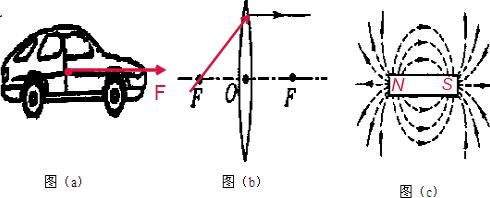

解答：解：（1）汽车受到的牵引力水平向前，作用点可画在汽车的重心上．
（2）经凸透镜折射后的光线与主光轴平行，所以入射光线必定过焦点．
（3）在磁体的外部，磁感线总是从磁体的N极发出，最后回到S极．
故答案为：

点评：本题考查了力学、光学、电磁学方面的作图．虽知识点多，但都是基础知识，难度不大．
