Question

在如图画出光线从空气斜射到水面的光路图；在如图画出光线通过透镜后的折射光线．

Answer 1

解：（1）过入射点垂直界面作出法线，根据反射定律的内容在空气中法线的另一侧作出反射光线，

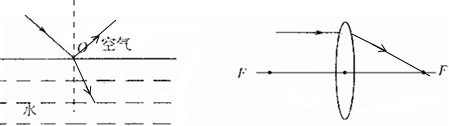

根据折射定律的内容，在水中法线的另一侧作出折射光线，如图所示：
（2）通过焦点的光线经凸透镜折射后将平行于主光轴射出，平行于主光轴的光线经凸透镜折射后，其折射光线过焦点．如图所示：

分析：（1）反射与入射的关系：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；
折射与入射的关系：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角；根据以上内容作出反射光线和折射光线．
（2）在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．
点评：（1）在两种透明介质的界面上，反射和折射一般是同时发生的，反射与入射在同种介质中，折射与入射在两种介质中，反射角等于入射角，光由空气斜射入其它透明介质中时，折射角小于入射角，光由其他透明介质斜射入空气中时，折射角大于入射角．
（2））凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．
