题目内容

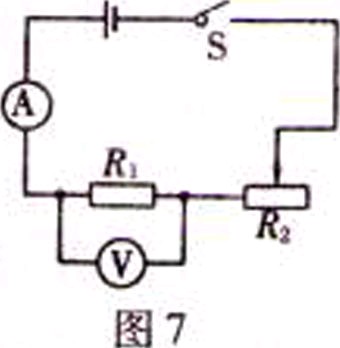

某实验小组的同学探究电流与电压的关系时．用到如下器材：电源1个，电流表、电压表各1只．定值电阻(5Ω,、lOΩ、15Ω各1只)，滑动变阻器1只，开关1个，导线若干；设计的电路如图所示。
(1)这个实验使用了控制变量的方法，其中被控制的变量是 ，下面是他们获取的几组实验数据。
电压U/V | 2 | 4 | 6 | 8 | 10 |
电流I/A | 0.40 | 0.80 | 1.20 | 1.60 | 2.00 |
(2)实验中他们选用的定值电阻阻值为 Ω；

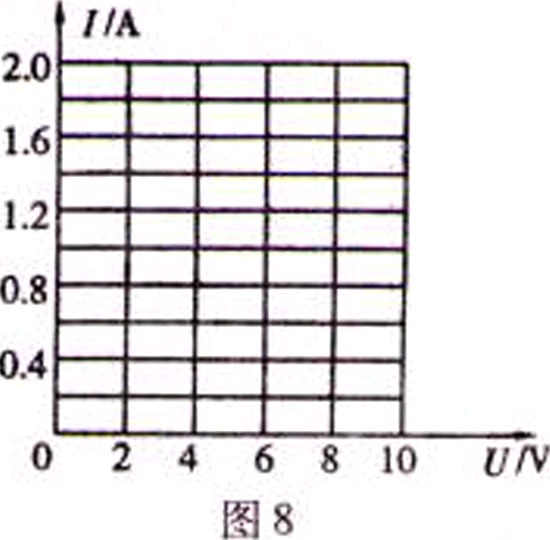

(3)请在图的坐标系上画出电流随电压变化的图象；
(4)分析表中的数据或图像，你能得出的探究结论是:
(1)电阻; （2）5; （3）如图所示 ;
（4）在电阻一定时，导体中的电流跟导体两端的电压成正比.
