题目内容

如图19所示，小东用导体ab、电流表及导线组成了闭合电路，探究“什么情况下磁可以生电”，并将实验中观察到的现象记录在下表中。根据实验记录可知：

（1）“闭合电路中，只要导体ab在磁场中运动就有会产生感应电流”的说法是的；（选填“正确”或“错误”）

（2）实验结论为：闭合电路的一部分导体在磁场中做的运动时，导体中就会产生感应电流产生。

导体ab的运动情况	电流表指针是否偏转	导体是否切割磁感线[来源:学科网]
静止不动	不偏转	否
水平向左（右）	偏转	是
竖直向上（下）	不偏转	否
斜向上（下）	偏转	是

（1）错误（2）切割磁感线

练习册系列答案

正大图书中考真题分类卷系列答案

5年中考试卷系列答案

大爱图书纵向解析与命题设计中考试题精选系列答案

首师金卷重点校中考模拟测试卷系列答案

赢在起跑线快乐寒假河北少年儿童出版社系列答案

天利38套中考总复习命题规律与必考压轴题系列答案

在“测定小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，灯丝的电阻约为10Ω．

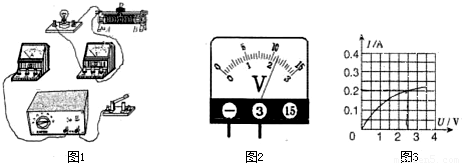

（1）请你用笔代替导线，将图1中的实验电路连接完整．（要求：开关闭合前，滑动变阻器的滑片P应置于A端．）
（2）小叶同学闭合开关，调节滑动变阻器的滑片P到某一点，电压表示数如图2所示，其示数为V，若他想测量小灯泡的额定功率，应将图19中滑片P向端移动．（选填“A”或“B”）
（3）小勇同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是W．
（4）小东同学正确连接电路后闭合开关，发现灯不亮，但是电压表有示数，则故障原因可能是灯泡．（选填“短路”或“断路”）

在“测定小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，灯丝的电阻约为10Ω．
（1）请你用笔代替导线，将图1中的实验电路连接完整．（要求：开关闭合前，滑动变阻器的滑片P应置于A端．）
（2）小叶同学闭合开关，调节滑动变阻器的滑片P到某一点，电压表示数如图2所示，其示数为______V，若他想测量小灯泡的额定功率，应将图19中滑片P向______端移动．（选填“A”或“B”）
（3）小勇同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W．
（4）小东同学正确连接电路后闭合开关，发现灯不亮，但是电压表有示数，则故障原因可能是灯泡______．（选填“短路”或“断路”）

如图18所示，一生一熟两个鸡蛋，一起放入装有水的烧杯中，往水中边加盐边搅拌，观察到原来都沉底的鸡蛋有一个先浮出液面。

（1）为了探究先浮出液面的是生鸡蛋还是熟鸡蛋，小东先用电子秤称出一个生鸡蛋的质量为　　　　 g（如图19），将这一鸡蛋煮熟冷却后再称出其质量为56.40g。通过测量还发现鸡蛋煮熟后体积几乎不变，说明鸡蛋煮熟后的平均密度　　　　（填“变大”、“变小”或“不变”）。由此可判断：先浮出液面的是　　　　鸡蛋，此鸡蛋未露出液面的上浮过程中，受到的浮力　　　　　（填“大于”、“小于”或“等于”）重力。

（2）（2分）图18中，从烧杯侧面观察水中的鸡蛋，所看到的是鸡蛋正立的（　　）

A．放大的虚像　　　　　　 B．放大的实像　

C．等大的虚像　　　　　　 D．等大的实像

（3）（2分）为测出鸡蛋的体积，小东进行如下操作：

①用电子秤称出空烧杯的质量m₁；

②将溢水杯装满水，把鸡蛋轻轻放入溢水杯中并用烧杯接住溢出的水；

③用电子秤称出烧杯和溢出的水的总质量m₂。则鸡蛋体积的表达式V＝　　　　　　　　　（水的密度用ρ_水表示）。

图18

图19
