题目内容
【题目】室内空气干燥时，可用加湿器给空气加湿，如图甲示数是某型号电热加湿器，简化电路图如图乙，部分技术参数如下表，加湿器的发热电阻（虚线框内的部分）浸没在水中，水箱中的水沸腾后，即可喷出蒸汽，增加空气湿度，移动R的滑片P可调节气雾量大小。
（1）当R的滑片P在最左端时，加湿器以最大气雾功率正常工作，求R0的电阻值。
（2）当R的滑片P在最右端时，加湿器以最小气雾功率正常工作，求R的最大阻值。
（3）已知水箱内加入初温为15℃，质量为0.1kg的纯净水，加湿器正常工作了7分钟，水刚好沸腾产生蒸汽，求此过程中加湿器的功率[水的比热容为c=4.2×103J（kg℃），环境为标准大气压，不计热量损失]
【答案】（1）484Ω；（2）1716Ω；（3）85W。
【解析】(1)由图知,P在最左端时,只有R0接入电路中，加湿器以最大气雾功率正常工作，
由表格可知最大气雾功率P最大＝100W,由P＝
可得R0的电阻值：R0＝
＝484Ω；
(2)由图知,当R的滑片P在最右端时,R连入的阻值为最大值,R0与R串联，加湿器以最小气雾功率正常工作，由表格可知最小气雾功率P最小＝22W,由P＝可得此时电路中总电阻：
R总＝
＝2200Ω，所以R的最大阻值：R＝R总R0＝2200Ω484Ω＝1716Ω；(3)加湿器正常工作了7分钟，水刚好沸腾产生蒸汽，此过程中水吸收的热量：
Q吸＝cm(t2t1)＝4.2×103J/(kg℃)×0.1kg×(100℃15℃)＝3.57×104J，不计热量损失,加湿器消耗电能W＝Q吸，则此过程中加湿器的功率：P＝
＝85W。
答：(1)R0的电阻值为484Ω；
(2)R的最大阻值为1716Ω；
(3)此过程中加湿器的功率为85W。
【题目】逆风骑自行车时，弯着身体，会省力些；雨天，撑伞逆风行走时，风速越大，行走越困难．这是因为受到空气阻力的作用．物体所受空气阻力大小与哪些因素有关呢?小明猜想可能与物体的迎风面积和风速有关．为验证以上猜想，小明选用了如下器材：可调速电风扇（高、中、低三档）、弹簧测力计、面积不同的塑料挡板三块、光滑玻璃板、小车．

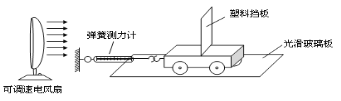

（1）小明设计了如图所示实验，用电风扇向小车及挡板吹风，模拟小车运动时受到的空气阻力．根据____的知识，通过弹簧测力计即可测出小车受到的空气阻力．
（2）小明在探究风速对小车所受空气阻力的影响时，保持迎风面积一定，测得数据如下：
风速 | 低 | 中 | 高 |
小车受到的空气阻力/N | 0.8 | 2.2 | 3.8 |
通过对表中数据分析，可得出的结论是：______________．
（3）小明还想探究迎风面积对小车所受空气阻力的影响，请你帮他设计出主要的实验步骤：____________．
（4）你认为影响物体所受空气阻力大小的因素可能还有_____________（写出一个）．
