题目内容
如图20所示电路，电源电压保持不变，R0=4Ω。在A、B间先后串联不同个数的相同电阻R，并分别测量出电路中电流I和A、B段的电功率P ，测得的数据如下表所示：
⑴电源电压多大？
⑵R的阻值为多大？

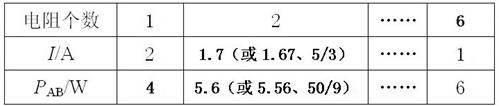

⑶表格中有四格空白，请任选一格填上合理的数据，如果多填，有错就不得分。（表中省略号部分不用填写。 ）
解：⑴当P =6W I=1A时有 U =P ∕I=6W∕1A=6V
U =IR =1A×4Ω=4V∴U电源=U +U =6V+4V=10V （ 2分）
⑵当只有一个电阻联入电路时，I=2A,此时有U =IR =2A×4Ω=8V
U = U电源－U =10V－8V=2V
∴R= U ∕I=2V/2A=1Ω （ 2分）
⑶（ 2分）说明：填对1个数据得2分，填多个数据有1个数据错误不得分
