题目内容
实验桌上有焦距分别为15cm、10cm的两个凸透镜A、B，还有光屏、F形LED灯（作为物体，如图甲所示）、光具座和刻度尺。某个同学设计实验证明“在物距相同时，凸透镜所成实像的高度h与凸透镜的焦距f是否有关”。请你帮他补充完整下面的实验设计。
（1）实验步骤：
①按图乙所示组装器材，将焦距为15cm的凸透镜固定在50cm刻线处，并进行共轴调节。
②将F形LED灯移至20cm刻线处，打开LED灯，移动光屏并在光屏上观察到LED灯清晰的像，如图丙所示，用刻度尺测量像高h，并记录。

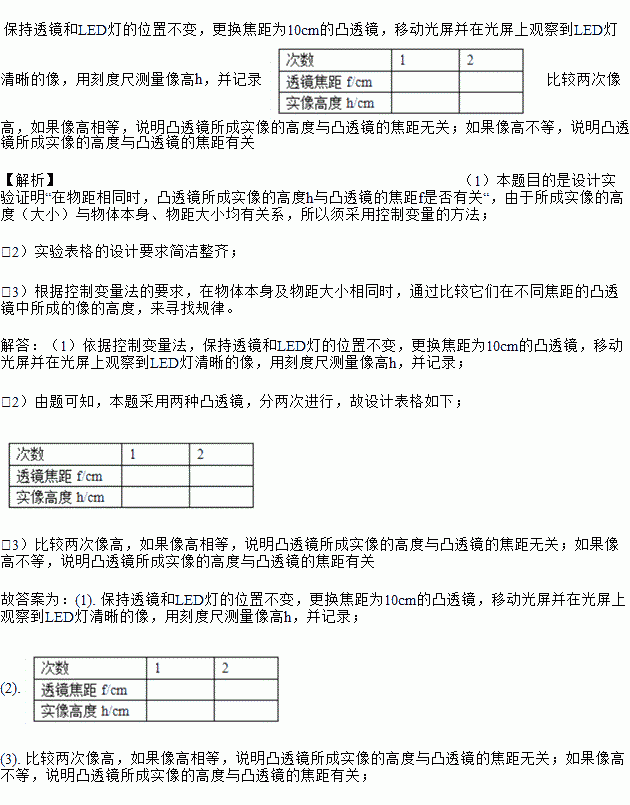

③_________________________________________________ 。
（2）请画出实验数据记录表格_________________。
（3）请说明如何根据数据判断凸透镜所成实像的高度h与凸透镜的焦距f是否有关____________
