Question

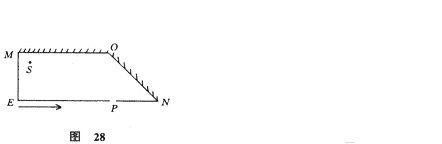

以平面镜MO和NO为两个侧面的一个黑盒子里有一个点光源S，黑盒子的另一侧面EN上开有一个小孔P，如图所示．一位观察者在盒外沿与EN平行的方向走过时，通过P孔能几次被S所发出的光照射到（ ）

A．1次
B．2次
C．3次
D．4次

Answer 1

【答案】分析：光线从小孔P射出有四种情况：
（1）由点光源S发出的光线直接从小孔P射出；
（2）由S发出，经过平面镜MO反射后，直接通过小孔P的光线；
（3）由S发出，经过平面镜NO反射后，直接通过小孔P的光线；
（4）由S发出，经过平面镜NO反射后再经过平面镜NO反射通过P的光线．
解答：解：S发出的光线，从小孔P射出，有以下四种情况：
（1）由点光源S发出的光线直接从小孔P射出，如下图；

（2）由S发出，经过平面镜MO反射后，直接通过小孔P的光线，如下图；

（3）由S发出，经过平面镜NO反射后，直接通过小孔P的光线，如下图；

（4）由S发出，经过平面镜MO反射后再经过平面镜NO反射通过P的光线，如下图：

故选D．
点评：本题解题的关键是利用光的直线传播和光的反射规律作图，是作图的基本类型．
