题目内容

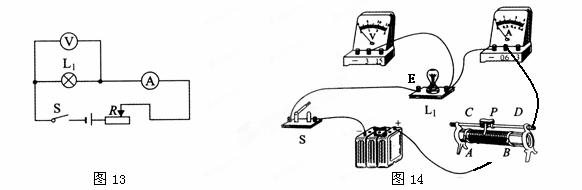

玮琦同学想探究“小灯的亮暗程度与什么因素有关”，于是找来额定电流均小于0.6 A，额定电压分别是2.5V和3.8V的灯L1和灯L2，先后接在电源电压恒为6V的电路中，按照如图所示的电路开始探究。
（1）请你用笔画线代替导线，根据图所示的电路图，向左移动滑动变阻器滑片会使灯变亮，相应地将图所示实物图连接完整。
（2）若玮琦同学连接完电路,将滑动变阻器调到最大值后，闭合开关，发现电压表指针反向偏转，则原因是她将电压表负接线柱可能与 （选填“A”、“B”、“C”、“D”或“E”）接线柱误接。
（3）她按照电路图纠正接线后，继续进行实验：
①闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
|
次数 |
电压／V |
|
实际功率／W |
电阻Ω |
|
1 |
1.6 |
O.20 |
O.32 |
8.00 |
|
2 |
2.5 |
O.24 |
O.60 |
1O.42 |
|
3 |
2.8 |
O.26 |
O.73 |
1O.77 |
②请你将她记录数据时遗漏的物理量和单位填入表格的空格处。
（4）实验发现：灯L1的亮度，第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是小灯泡越亮，它的实际功率越 。
（5）用L2替换L1重复上面的实验时，需要改变 表的量程，发现灯L2的亮度变化规律与灯L1相似。
（6）实验结束后，,她与同学们还进行了讨论和交流：
①梦依同学认为“将上表中灯L1的3次电阻求平均值，可作为灯L1正常发光时的电阻”。大家对这种说法进行了否认，原因是她忽视了 会影响小灯的电阻。
②占鑫同学认为把灯L1换成定值电阻，该实验可以用来“探究导体中的电流与电压的关系”。大家对这种说法进行了 （选填“肯定”或“否定”）。
（1）如图（2分）
（2）A （3）电流/A （4）大 （5） 电压 （6）温度 肯定
【解析】
试题分析：（1）根据题意向左移动滑动变阻器滑片会使灯变亮，所以电源正极接到滑动变阻器A接线柱；电压表负接线柱接E点与灯泡并联。如图：
（2）将滑动变阻器调到最大值后，闭合开关，灯泡右端到BCD间没有电压，所以不会反偏，接E则是正确使用，不会反偏，所以发现电压表指针反向偏转，是将电压表负接线柱与A接线柱误接。
（3）她按照电路图纠正接线后，继续进行实验：
②分析表格数据：以第一次实验数据为例：电压1.6V，功率0.32W，则电流：
所以遗漏的物理量和单位是：电流/A；
（4）事实情况是，实际功率越大，小灯泡越亮；
（5）L2的额定电压是3.8V，所以需要改变电压表的量程，再进行实验；
（6）实验结束后，,她与同学们还进行了讨论和交流：
①因为灯丝电阻受温度的影响，所以发光的时电阻不能求平均值，求平均值没有意义；
②探究导体中的电流与电压的关系实验，要测量通过电路的电流和电阻两端的电压，电路设计与本实验一致，所以小灯泡换定值电阻后实验可行。
考点：测量小灯泡电功率的实验；实物的电路连接； 影响电阻大小的因素；滑动变阻器的使用．
点评：本题容量很大，涉及到很多知识点，由电路图连接实物图，电压表、电流表量程的选择，连接方式，滑动变阻器接线柱的选择，实验操作过程，表格设计，实际功率与亮度关系，电阻大小影响因素，欧姆定律等等．综合性很强，但分解到每一个问题都是我们经常遇到的问题，所以不要畏难，细心做就行．
