题目内容
【题目】某同学按照如图所示的电路测量某电阻Rx阻值,实验室提供的器材有:2节新干电池(电压为3V)、电流表电压表、滑动变阻器(最大阻值R=50Ω)开关各一个,导线若干。
(1)请用笔画线代替导线将图甲所示的实物电路连接完整(要求:滑动变阻器的滑片向右移动时电压表示数变大)。
(________)
(2)连接电路时,开关应断开,是为了防止因电路_____(选填“短路”或“断路”)造成电流过大而损坏电路元件,某同学按电路图连接好实物图后,发现电压表指针偏转出现如图乙所示情况,他测量前应进行的操作是_____。
(3)将电路连接正确后,闭合开关,移动滑动变阻器滑片P,当电压表的示数为2.4V时,电流表的示数如图丙所示,读数为_____A,则电阻Rx的阻值为_____。
(4)在实验过程中,小明发现电流表指针偏转幅度太小,他想了想,觉得不需要改变电路的连接方式,且不用读出电流表的示数,也能较准确地求出Rx的阻值。他的做法是:将滑动变阻器的滑片移到_____(选填“A”或“B“)端读出电压表的示数为U,则Rx=_____(用字母表示,不用带单位)。
【答案】 短路 电压表调零 0.12 20Ω A
【解析】
(1)本实验中,电压表测待测电阻Rx的电压,要求滑动变阻器的滑片向右移动时电压表示数变大,根据串联电路分压规律,须滑动变阻器电压要降低,则滑动变阻器电阻要减小,即滑片向右移时滑动变阻器电阻减小,故变阻器应接右下端接线柱。所以将待测电阻右端接线柱与滑动变阻器B接线柱连接即可。如图:
(2)连接电路时,开关应断开,是为了防止因电路短路造成电流过大而损坏电路元件;按电路图连接好实物图后,发现电压表指针反偏,即还没通电时出现反偏,则应先将电压表调零。
(3)当电压表的示数为2.4V时,电流表的示数如图丙所示,电流表选用小量程,分度值为0.02A,则读数为0.12A,则电阻Rx的阻值为Rx===20Ω。
(4)当滑动变阻器滑到最左端,滑动变阻器相当于已知电阻R=50Ω,电压表能直接测量定值电阻的电压Ux,根据串联电路总电压等于各串联导体的电压之和,滑动变阻器两端的电压为U滑=U﹣Ux,通过滑动变阻器的电流为I==,根据串联电路电流处处相等,通过定值电阻的电流和滑动变阻器的电流相等。所以定值电阻的阻值为Rx===。

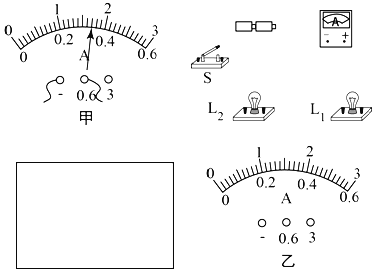

【题目】回顾实验和探究,探究并联电路的电流规律:
器材 | 电源、导线、开关、两个小灯泡、_____. |
过程 | (1)将灯L1、L2_____联.连接电路时,开关应处于_____状态,目的是_____. (2)将电流表分别L1、L2_____联,测出通过灯泡L1、L2中的电流,通过L1的电流如图甲所示,请连接测量通过L1电流的实物图. (3)测出干路电流为0.56A,请方框中画出测干路电流的电路图,并在乙图中标出L2中电流. |
结论 | 并联电路中,干路电流等于各支路电流_____. |
