Question

作图题

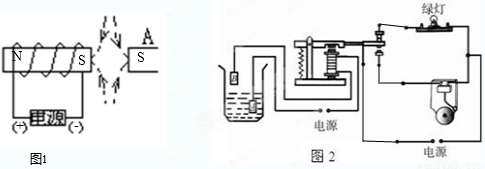

（1）根据图1的磁感线，确定磁极A为______极，并判断电源正负极．
（2）某市防汛指挥部购置了一批水位自动报警器，其工作原理如图2所示：水位没有到达警戒水位B时，只有绿灯亮；水位到达警戒水位B时，绿灯灭铃声响．请将该原理图连接完整．（注意：纯净的水不导电，但一般的水都是导电的）

Answer 1

【答案】分析：（1）由右侧磁极及磁感线的方向：磁感线由磁体的N极发出，回到S极；可知螺线管的磁极，则由右手螺旋定则可知电流的方向及电源的正负极．
（2）明确控制电路为左侧的水位装置，右侧是工作电路，再结合电路要求，分析连接情况．
解答：解：（1）由磁感线的方向知通电螺线管的右端为S极，由右手螺旋定则知，电源的左端为正极，右端为负极．如下图所示：
故答案为：A．
（2）如图所示，水位没有到达警戒水位B时，只有绿灯亮；水位到达警戒水位A时，绿灯灭铃声响．

点评：（1）本题考查了通电螺线管极性的判断和电流方向的判断．右手螺旋定则的内容为：用右手握住螺线管，四指指向电流方向，大拇指所指的方向为N极方向．
（2）搞清水位的高低是如何控制左侧电路中的电磁铁，而电磁铁又是如何改变右侧工作电路中的连接情况的，是本题的关键．
