题目内容

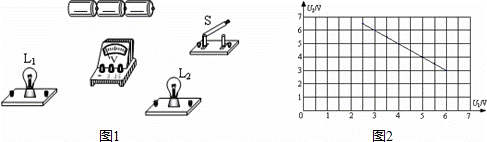

一实验小组用如图1所示的器材探究“串联电路的电压关系”．用三节干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2，其中L1电阻值已知，L2电阻值未知．
（1）请用笔画线代替导线，连接实验电路．要求：L1和L2串联，电压表测量两灯串联后的总电压．
（2）为了保证电路的安全，连接器材时，开关应______．
（3）小明用电压表测量L1两端电压时，直接选用0-3V的量程，小悦说这样不行，规范的操作方法应该是______．
（4）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是______．
（5）他们排除故障后继续实验，得出一组实验数据如下表．为了得出串联电路电压关系的普遍规律，他们还应______．
| L1两端电压U1（V） | L2两端电压U2（V） | 电路两端总电压U总（V） |
| 1.5 | 2.8 | 4.3 |
【答案】分析：（1）两灯泡、开关、电源组成串联电路，电压表并联在两灯泡两端，连线时注意电压表正负接线柱不要接反；
（2）为保证电路安全，连接电路时，开关应断开；
（3）因为电源电压大于3V，在测量电压前，应先用15V量程，测一下L1两端电压，若电压小于3V，再用3V量程；
（4）亮灯熄灭说明电路存在断路；电压表测L2两端电压时，电压表示数为零，可能是L2短路或L2之外的电路存在断路；
电压表测L1电压时，电压表有示数且等于电源电压，说明此时电压表与电源两极相连接，L1之外电路不存在端路；综合分析可知：电路故障是灯泡L1断路；
（5）为了得出普遍规律，应进行多次实验；
（6）由图象找出两电压间的关系，结合串联电路特点，求出电压U2和U1的关系式．
解答：
解：（1）两灯泡、开关、电源组成串联电路，电压表并联在两灯泡两端，电路图如图所示；
故答案为：电路图如图所示．
（2）为了保证电路的安全，连接器材时，开关应断开；
故答案为：断开．
（3）小明用电压表测量L1两端电压时，直接选用0-3V的量程，小悦说这样不行，规范的操作方法应该是：先用0-15V量程进行判断，若电压低于3V，则选用0-3V量程进行测量；
故答案为：先用0-15V量程进行判断，若电压低于3V，则选用0-3V量程进行测量．
（4）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，
电压表示数为电源电压，出现此故障的原因可能是：灯泡L1断路；
故答案为：灯泡L1断路．
（5）为了得出串联电路电压关系的普遍规律，他们还应进行多次测量；
故答案为：多次测量．
（6）由由图象可得：当U1=3V时，U2=6V；当U1=4V时，U2=5V；当U1=5V时，U2=4V；当U1=6V时，U2=3V；
由此可知，它们串联的总电压为9V；根据串联电路电压规律可得：U1+U2=9V，所以U2=9V-U1；
故答案为：U2=9V-U1．
点评：本题是一道实验题，考查了：连接电路图、连接电路的注意事项、电路故障分析、根据图象求串联电路电压规律等问题，涉及的内容较多；连接电路图时，要注意电压表正负接线柱不能接反，注意电压表量程的选择；第（6）的解题关键是分析图象，由图象获取所需信息．
（2）为保证电路安全，连接电路时，开关应断开；
（3）因为电源电压大于3V，在测量电压前，应先用15V量程，测一下L1两端电压，若电压小于3V，再用3V量程；
（4）亮灯熄灭说明电路存在断路；电压表测L2两端电压时，电压表示数为零，可能是L2短路或L2之外的电路存在断路；
电压表测L1电压时，电压表有示数且等于电源电压，说明此时电压表与电源两极相连接，L1之外电路不存在端路；综合分析可知：电路故障是灯泡L1断路；
（5）为了得出普遍规律，应进行多次实验；
（6）由图象找出两电压间的关系，结合串联电路特点，求出电压U2和U1的关系式．
解答：
解：（1）两灯泡、开关、电源组成串联电路，电压表并联在两灯泡两端，电路图如图所示；故答案为：电路图如图所示．
（2）为了保证电路的安全，连接器材时，开关应断开；
故答案为：断开．
（3）小明用电压表测量L1两端电压时，直接选用0-3V的量程，小悦说这样不行，规范的操作方法应该是：先用0-15V量程进行判断，若电压低于3V，则选用0-3V量程进行测量；
故答案为：先用0-15V量程进行判断，若电压低于3V，则选用0-3V量程进行测量．
（4）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，
电压表示数为电源电压，出现此故障的原因可能是：灯泡L1断路；
故答案为：灯泡L1断路．
（5）为了得出串联电路电压关系的普遍规律，他们还应进行多次测量；
故答案为：多次测量．
（6）由由图象可得：当U1=3V时，U2=6V；当U1=4V时，U2=5V；当U1=5V时，U2=4V；当U1=6V时，U2=3V；
由此可知，它们串联的总电压为9V；根据串联电路电压规律可得：U1+U2=9V，所以U2=9V-U1；
故答案为：U2=9V-U1．
点评：本题是一道实验题，考查了：连接电路图、连接电路的注意事项、电路故障分析、根据图象求串联电路电压规律等问题，涉及的内容较多；连接电路图时，要注意电压表正负接线柱不能接反，注意电压表量程的选择；第（6）的解题关键是分析图象，由图象获取所需信息．
