题目内容
如图所示，为了便于甲、乙办公室相互传呼，两室各设电铃、开关一只，甲室内安置电源，在图中画出电路图，使任何一方闭合开关，对方电铃响．
答案：
解析：
提示：
解析：
|

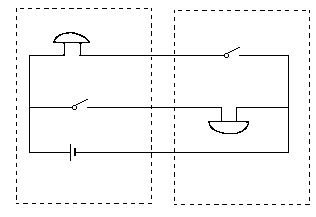

如图所示．
思路分析：首先根据题意确定电路的连接方式，由于甲、乙两办公室的电铃响时互不影响，所以两个电铃应并联． (这是分析的第一步)要使任何一方闭合开关，对方电铃响，应把开关和对方的电铃串联在一条支路．(这是分析的第二步) |
提示：
|
点评：本例属于根据要求设计简单电路的题．它的一般解法是分析题目要求，确定各电路元件之间的连接关系，构想出一个电路图；然后用准确的符号规范地画出，最后还应逐一检查电路图是否满足题目中的所有条件． |
