题目内容

（1）完成如图1所示的光路图，画出反射光线及折射光线．

（2）如图2所示，MN是平面镜，A为发光点，B为反射光线上的一点，试画出经过B点的反射光线和这条反射光线的入射光线．

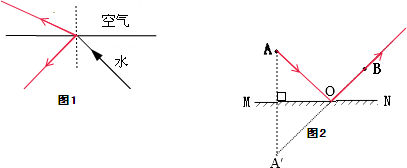

（1）过入射点作出法线，当光从水中斜射入空气中时，同时在水中发生反射，在法线左侧水中作反射光线，使反射角等于入射角；
在法线左侧空气中作折射光线，使折射角大于入射角．
（2）作出发光点A在平面镜中的像点A′，连接A′B交与平面镜于点O，连接AO作出入射光线，连接OB作出反射光线，如图：
练习册系列答案
相关题目
图中入射光线与镜面成30度角，请你完成光路图并标出反射角．
作图题：
图1作出入射光线、标出反射角．
图2根据平面镜成像特点作出虚线，保留作图痕迹．
图3所示，作出折射光线
（1）如图一条光线从空气斜射入水面，画出此时的反射光线和折射光线．
（2）如图画出物体AB经平面镜后所成得像．
（3）如图两个透镜共一根主光轴放置，且两透镜的焦点正好重合，完成光路图．
如图所示．画出入射光线发生反射的反射光线和折射后的折射光线的大致方向．
如图所示，有两个相交成60°的平面镜，一束光线EO射到一个平面镜上，要使经过两镜反射回去的光线与EO重合，但方向相反，则EO与平面镜的夹角是（　　）
A．30°B．60°C．90°D．45°
完成如图所示的作图：
图（a）中作镜面的法线和反射光线；图（b）中作镜面的法线和入射光线；图（c）中作镜面和法线
（1）画出下图中的法线和反射光线．

（2）在图中画出物体AB在平面镜中的像．

（3）光线射到平行的厚玻璃板上，在它的上、下表面发生折射请画出折射光线的大致方向．
在图中作出入射光线AO所对应的入射光线．（要求：作图时要标出法线并注明各角的关系）
