题目内容

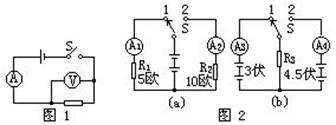

图1所示电路电键闭合时，电流表示数为0.9安，电压表示数为4.5伏，导体电阻为________欧。断开电键后，电流表示数________安，电压表示数________伏，导体电阻________欧。















【答案】

．5；0；0；5



 【解析】略
