Question

小明想用“伏安法”测量未知电阻Rx的阻值，所用器材如下：电源（电压恒为3V），电流表、电压表、滑动变阻器、开关各1个．

(1)连接如甲图所示的电路，闭合开关发现电流表无示数、电压表示数为3V，则可能是由于Rx所在支路        而造成的（填“短路”或“开路”）．排除故障后，调节滑动变阻器滑片，当电压表示数是1.6V时，电流表示数如乙图所示，则此时Rx的阻值是       Ω．

(2)小明找来若干已知适当阻值的定值电阻(R₁、R₂、R₃…)，借助此电路继续实验，探究“串联电路的等效电阻”．

      ①小明要说明某两个电阻的串联电阻与电阻Rx是等效的,请你在第(1)问实验的基础上写出接下来的具体做法.

  ②请你设计探究“串联电路等效电阻”实验的表格．

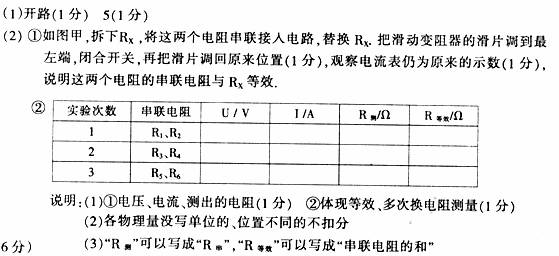

Answer 1
