题目内容
在学校举行的物理创新大赛上，小明和小红所在的科技小组分别设计了一种测量托盘所受压力的压力测量仪，如图甲、乙所示。两装置中所用的器材与规格完全相同，压力表是由电压表改装而成，R1为定值电阻，阻值为10Ω，R2为滑动变阻器，规格为“10Ω lA"。金属指针OP可在金属杆AB上滑动，且与它接触良好，金属指针和金属杆电阻忽略不计。M为弹簧，在弹性限度内它缩短的长度与其所受的压力大小成正比。当托盘所受压力为零时，P恰好位于R2的最上端；当托盘所受压力为50N时，P恰好位于R2的最下端，此时弹簧的形变仍在弹性限度内。

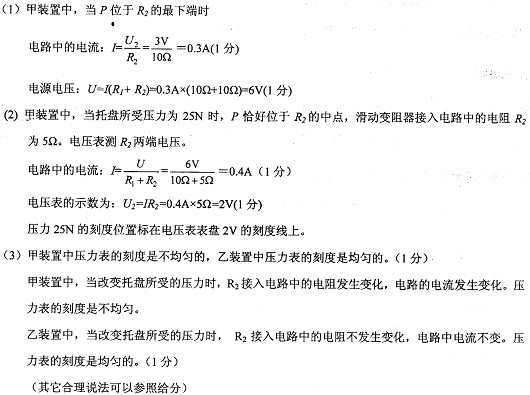

(1)甲装置中，当P位于R2的最下端时，电压表的示数为3V，则电源电压是多少?
(2)甲装置中，压力25N的刻度位置标在电压表表盘多少伏的刻度线上?
(3)在甲、乙两种装置中，两压力表的刻度特点有何不同?试说明理由。
