12、分别读出图11-11中电流 表、电压表的示数．I ＝ 　　　A；U＝　 　　V

图11-11　　　　　　　　　　　　　　　　 图11-12

11、小明同学在物理实践活动中，

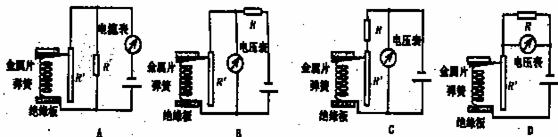

设计了图11-10所示的四种用电流表或电压　

表示数反映弹簧所受压力大小的电路，其中R＇　　　　　　 图11-9

是滑动变阻器，R是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，电表示数增大(　　 )

　 　　　　　　　　　　　　　　　　　　　　　　　　　 图11-10

10、 如图11-9所示，关于闸刀开关上的一些部件的导电性能，下列说法中正确的是　　 (　 )

　A．瓷柄是绝缘体

　　 B．胶盖是导体

　　 C．动触头是绝缘体

　　 D．静触头是绝缘体

9、我们做电学实验时应学会检查和排除电路故障。如图11-8是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时，L₁亮，L₂不亮，A和V均有示数，故障的原因可能是　　　 (　 )

　A．L₁短路　　　　　 B．L₂短路

C．L₁断路　　　　　 D．L₂断路

8、如图11-7所示电路，当闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是

A、电流表示数变大，灯L变暗

B、电流表示数变小，灯L变暗

C、电流表示数变大，灯L变亮

D、电流表示数变小，灯L变亮

7、如图11-6所示的电路中，开关s闭合后，小灯泡L₁、L₂均正常发光，则下列说法正确的是　 (　　 )

A．L₁和L₂在电路中并联

B．L₁和L₂在电路中串联

C．甲是电流表，乙是电压表

D．甲是电压表，乙是电流表

　　　 图11-6　　　　　　　　　　　 图11-7　　　　　　　　 图11-8

6、在图11-5所示的电路中，若要使L_l和L₂两灯组成并联电路．开关的断开与闭合情况应是　 (　 )

　　 A、 S₁、S₂断开，S₃闭合　

　　 B、　 S₁、S闭合，S₃断开

　　 C、 S₁、S₂、S₃都闭合　　

　　 D．S₂、S₃闭合，S₁断开

5、甲、乙两灯连接在同一电路中，测得10s内通过甲灯的电荷量是3C，40s内通过乙灯的电荷量是12C，则甲、乙两灯的连接方式是　　 (　 )

　 A、一定串联　　　　　　　 　　　　　　　　　　　B、　 一定并联

　 C．可能串联，也可以并联　　　　　　 D．以上说法都不对

4、 如图11-4所示，开关S闭合时，可能发生的现象是

A. L₁被烧坏　　　　 B. L₁、L₂均不发光

C. 电池被烧坏　　　 D. L₂被烧坏

　　　 图11-4　　　　　　　　　　　　　　　　　 图11-5

3、为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合。下面能实现只在黑暗且有声音时灯才亮的电路原理图是

　　　　　 A　　　　　　　　 B　　　　　　　 C　　　　　　　　　 D

　　　　　　　　　 　　　　　　图11-3
