4、如图6所示，电源电压是5V并保持不变，开关S闭合后电压表的

　　 示数为3V，则：

A．L₁两端的电压为3V　　 B．L₂两端的电压为3V

C．L₂两端的电压为2V　　 D．L₁两端的电压为5V

3、 下列说法正确的是(　　 )

A　 电路断开后，电路中的电流为零，因此电源电压也为零

　B　 电压表有一定的量程，使用时选择的量程越大越好

C　 电路两端只要有电压，电路中就一定有电流

　 D　 并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等

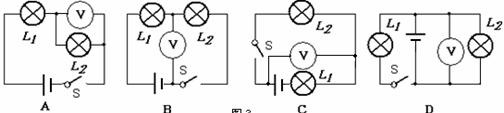

2、在下图所示的电路中，闭合开关S，能用电压表测量L₁两端电压的正确电路是

1、下列说法错误的是(　 )

A．电流表要串联在电路中　　　　　 B．电压表要并联在电路中

C．电流表不能直接接在电源的两极上　　 D．电压表不能直接接在电源的两极

3、电压测量工具：电压表 ，符号：

(1)、读数时，看清接线柱上标的量程，每大格、每小格电压值

(2)、使用规则：①电压表要_______在电路中。②电流从电压表的“_____接线柱”流入，“_______接线柱”流出。否则指针会反偏。 ③被测电压不要超过电压表的最大量程。

知识点五.串联和并联的电流和电压关系

电流关系:　 串联电路中各处的电流_________;　

并联电路干路中的电流等于各支路中的电流___________.

电压关系： 串联电器两端的电压等于它的各部分电路的电压___________;

　　　　　 并联电路中各并联支路的电压__________.

习题

2、两节干电池串联后的电压是_________，我国家庭电路的电压是_______，对人体的安全电压不高于________．

1、．电压用字母______表示，单位______，符号______，_________是形成电流的原因，电源是提供__________的装置．

5、按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：

⑴通过对上面数据的分析,可以得出是:　 　　　　　　　　　　　　　　　　　　　；

⑵测量三次的目的是：　　　　　　　　　　　　　　　　　　　 ，在实验中我们可以采用 _　　　　　　　　　　　　　　　　 的方法改变电流的大小从而进行三次实验；

⑶结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　。

知识点四、电压

4、根据图所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。

3、如图所示(a)，当开关S闭合时，两只电流表的示数分别由图(b)、(c)读得，则电灯L₁中的电流是(　　 )

A、0.8A　

　B、0.16A　 　

　C、0.52A　　　

D、1.28A
