108．(05南京市)一电动机线圈的电阻为1Ω，线圈两端所加电压为2V时，电流为O.8A，电动机正常工作．

(1)在求电动机正常工作l min所消耗的电能时，有以下两种不同的解法

小明解：W＝UIt＝2V×O.8 A×6Os＝96J

小华解：W＝I²Rt＝(O.8A)²×1Ω×60s＝38.4J

你认为哪位同学做得对，请作出判断并说明理由．

(2)求电动机正常工作lmin所转化的机械能是多少?

107．(05南宁市)去冬今春，南宁市电力极度紧张，严重影响了生产和生活。现市场上有一种"220V　 11W"的节能灯，它的发光效果与"220V　 60W"的普通白炽灯相当。表中所列为这两种灯的参数。

⑴结合生活实际，请你提出一条节约用电的措施。

⑵节能灯正常工作时通过的电流是多少？

⑶根据表中有关参数，通过计算说明；在正常使用的情况下哪一种灯在经济上更具有优势。

106．(05泰安市)某工厂装配车间有一个纯电阻元件，其上标有"1*V，6W"字样，其中额定电压值不清，估计在10V-19V之间，若要正确使用这个元件，需找出它的额定电压值。现在实验室中有以下实验器材：一个蓄电池(电压约6V)，一只电流表④(量程：0-0．6A，0-3A)，两个开关，导线若干．另外，还有可供选择的定值电阻Ro，分别为：A．1Ω B．30Ω C．500Ω D．1kΩ请你利用上述器材，通过实验测量，找出此元件的额定电压值。

(1)根据学过的电功率公式，只要测量出元件的某一物理量_______________，即可计算出它的额定电压值；

(2)为较准确地测量，电流表的量程应选____________________，选用的定阻电阻Ro(要求从四个电阻中任选一个)为__________________；

(3)在右方框中画出实验电路图．

(4)按照你设计的电路图，补全下列实验步骤，并写出实验中要测量的物理量(用字母表示)．

a．连接电路．

b．　　　　　　　　　　　　　　　　　　　　 .

c.　　　　　　　　　　　　　　　　　　　　 .

d．断开电路，整理器材．

e．用测得的物理量和已知物理量表示计算元件额定电压的公式为：U_额＝___________________________

105．(05哈尔滨市)一位同学想要测量额定电压为2.5V小灯泡的额定功率，现有如下器材可供选用：电源(电压未知且不变)、滑动变阻器、定值电阻R₀(阻值已知)、电压表各一个，开关两个，导线若干．

(1)请你设计实验电路图，并画在虚线框内．　　　　

(2)简要写出实验步骤(步骤中要明确写出实验中要测量的物理量)．

(3)用你所测得的物理量表示出小灯泡额定功率的表达式P=________________

104．(04南京)在生活中不难发现，晚上7点-9点，使用的用电器增多，家中的电灯要暗些，到了夜间11点以后，使用的用电器减少，电灯又会变得亮一些。

⑴某同学观察到上述现象后分析，实验室中导线的长度比较短，电阻很小，可以忽略，可是实际的输电线很长，电阻就大一些。他猜想灯光变暗可能与输电线的电阻 有关。你认为他的猜想对吗？请你作出判断并完整解释灯光变暗的原因。

⑵现有电池组一个、用来表示家用电器的小灯泡两只(小灯泡上标有"3.8V1.4W"字样)、用来表示输电线电阻的1Ω电阻一只、开关一只、导线若干。利用这器材，设计一个能够模拟上述变化过程的电路。要求只画出实验的电路图。

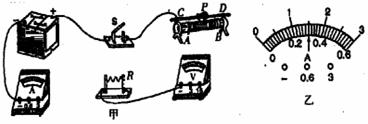

103．(04太原)李刚同学想用电流表、电压表测量一段电阻丝R的电阻，他已连接了部分电路，如图甲所示。

请你接着完成下列步骤：

(1)用笔画线代替导线，将电路补画完整．

(2)当电压表示数为3.6V时，电流表的示数如图乙所示，这时电路中的电流是______A，电阻丝的电阻为_______Ω。李刚通过改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是：_________________。

(3)不改变上面连好的电路，用它还可以完成的实验是①_________________；②___________________。

(4)若将上面实验中的定值电阻R换成小灯泡，在多次测电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将_____________。

102．(05盐城市)在"测定小灯泡电功率"的实验中，小东同学已连接了下图所示的部分电路，小灯泡的额定电压为2.5V。

(1)在小东所连的电路中，有两根导线还未连好，请你帮他完成电路的连接(其它导线不要变动)；

(2)开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是　　　　　　　　　　　　　　　　　　　　　 　；

(3)实验中小东测出了三组数据，记录在下表中。他测三组数据的目的是　　　　　　　　　　　　　　　　 ；若第一次实验时电流表的示数如图所示，请将此示数读出并填入下表中；

(4)除了从表格中能直接得到的有关变化规律外，你还能通过上列表格数据分析出什么规律(只要答出一个即可)　　 　　　　　　　　　　　　　　　　　　　　　　。

101．(05河北省)甲乙两组同学利用如图所示的电路测定小灯泡的额定功率．已知小灯泡的额定电压为2.5V，所用滑动变阻器铭牌上标有"10Ω 2A"字样，电源电压不变．(不考虑灯丝电阻随温度变化)

(1)甲、乙两组同学按图连接电路，闭合开关S前，滑动变阻器的滑片P应在途中的_______点处(选填"a"或"b")

(2)如果(1)中的滑动变阻器滑片P的位置正确，当他们闭合开关S后，却发现小灯泡都不亮，此时电压表、电流表示数分别见表一．请根据所给分析产障的原因并填入表一中的空格内．(电流表、电压表、滑动变阻器、灯泡均正常)

表一：

(3)甲组同学排除故障后，再次闭合开关S，观察到电流表的示数为0.2A．当他们将滑动变阻器的滑片P移动到某一位置时，观察到电压表的示数为2.5V，电流表的示数如图所示，请你在表二中将该组同学尚未记录的数据填写完整，并计算处小灯泡的额定功率填入下表．

表二：

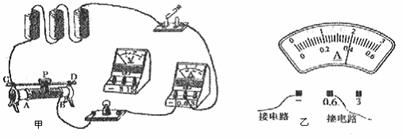

100．(05沈阳市(非课改区))在测量额定电压为3.8V小灯泡的功率的实验中

(1)如图甲所示是未连完的电路，请你用笔画线代替导线将电路连接完整．

(2)连接电路时，开关应_____________，滑动变阻器的滑片应调到_____端(选填"A"或"B")．

(3)连完电路经检查无误后，闭合开关开始实验，发现小灯泡不亮，电压表有示数，电流表指针几乎不偏转，原因可能是(　　 )

A、小灯泡接触不良　　　　　　　　 B、小灯泡被短路

C、小灯泡的灯丝断了　　　　　　　 D、电流表被短路

(4)排除故障后，若实验过程中发现电压表示数为2V，则应将滑片向___________方向移动才能使小灯泡正常发光(选填"A"或"B")．当小灯泡正常发光时电流表示数如图乙所示，则小灯泡的额定功率是_______________W．

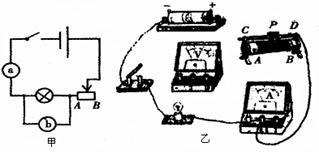

99．(05毕节地区)如图是测量"小灯泡额定功率"的实验(小灯泡上标有"2.5 V"字样)。已知电源是两节新的干电池。

　 (1)图甲中a表应是_______表,b表应是_______表；

　 (2)请用笔画线代替导线按图甲电路图将图乙连线完整；(原有导线不许改动，导线不许交又)

　 (3)如果线路连接完好，在闭合开关时，小灯泡亮一下又突然熄灭了，这种现象可能是什么原因造成的？(答出一种原因即可)

　 (4)排除故障后，实验时发现电压表示数为2 V,为了测额定功率应将滑动变阻器滑片P向________端移动。(选填"A""B")

　 (5)当小灯泡正常发光时，电流表的示数如图中丙图所示，通过小灯泡的电流是________A,小灯泡的额定功率是_________W。
