27.(4分)下表是小莉同学用如图15所示装置分别测得水和盐水在不同深度时，压强

计(U形管中是水)两液柱的液面高度情况。

(1)分析表中序号为1、2、3三组数据可得到的结论是：同种液体的压强随深度的增加而_________，比较表中序号为3、4两组数据可得到的结论是：不同液体的压强还跟液体的______有关。

(2)为了进一步研究在同一深度，液体向各个方向的压强是否相等，他们应控制的量是深度和_______ ，要改变的是_______。

26.(5分)图甲是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让同一刚球从斜面上不同的高度由静止滚下，打到同一木块上。图乙是研究“牛顿第一定律”的实验装置，实验中让同一刚球从斜面上相同的高度由静止滚下，在粗糙程度不同的平面上运动。请回答下面问题：(5分)

(1)设计甲实验中的目的是研究刚球动能的大小与　　　　 的关系；设计乙实验的目的是研究运动的刚球速度减小的快慢与所受　　　　 关系。

　　　　 甲　　　　　　　　　　　　　　　 乙

(2)甲实验是通过木块被推动　　　　 的大小，说明刚球对木块做功的多少，从而判断刚球动能的大小，乙实验是通过刚球在粗糙程度不同的平面上运动的远近，推理得出：在理想情况下，运动的物体如果　　　　　 ，将永远做匀速直线运动。

(3)两个实验都涉及到同一物理方法，叫　　　　　　　　 。

25．(6分)小明在“测滑轮组机械效率”的实验中，用如下左图所示的滑轮组进行了三次实验，实验数据如下表：

(1)分析表中数据，回答以下问题：

　①表中有一个数据的记录是错误的，错误的数据是　　　　　　　　　 ；

②第3次实验中滑轮组的机械效率是　　　　　 ；

③滑轮组的机械效率与　　　　　　　　　 无关。

(2)小红在小明实验的基础上多使用一个滑轮也

做了实验，如右图所示。

　①小红多使用一个滑轮，目的是为了改变　　　　　　　 ；

②当这两位同学使用各自的滑轮组提升相同的重物时，若忽

略绳重及摩擦，它们的机械效率　　　　　　 (选填“相同”或“不相同”)，

理由是：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

24．(4分)在研究“影响滑动摩擦力大小因素”时，如图14所示，应使木块在弹簧测力计的拉力作用下做　　　　　　 运动，此时拉力与摩擦力　 　　　　　。小华利用如图14所示的实验装置，探“滑动摩擦力跟接触面面积大小的关系”，他设计了如下实验步骤：

A．将木块平放在较光滑的水平木板上，用弹簧测力计水平拉着木块滑动

B．将木块侧放在较光滑的水平木板上，用弹簧测力计水平拉着木块滑动

C．将木块侧放在较粗糙的水平木板上，用弹簧测力计水平拉着木块滑动

(1)小华设计的三个步骤中，　　　　 步骤是不必要的；

(2)某次实验中，弹簧测力计的示数如图14所示，

则木块受到的滑动摩擦力是　　　　 N。

23.小强同学在做“用天平和量筒测盐水密度”的实验。(4分)

(l)请完成以下实验要求。

a．用天平称出空烧杯的质量m₁＝63g；

b．往空烧杯中加入适量盐水，用天平称烧杯和盐水的总质量。天平平衡后，右盘中砝码的总质量是140g，游码位置如图13(甲)所示。则盐水和烧杯的总质量

m₂=_________g；

c．把烧杯中的盐水全部倒入量筒中，如图13(乙)所示。则盐水的体积V=　　　 cm³。

d．测出的盐水密度ρ=_______g/cm³。

　 (2)按上面的实验方案进行实验，会使测出的盐水密度　　　　 (选填“偏大”或“偏小”)。

22．(1)如图10所示，O是杠杆OA的支点,在图中画出拉力F₁和F₂的力臂l₁和l₂。(2分)

(2)如图12如图所示，重200N的小球在一斜面上静止。画出小球所受重力的示意图。(1分)

(3 ) 如图11所示，A、B、C表示的是一个木球自水下上浮直到静止在水面上的三个位置，

在图中各位置上画出木球受力的示意图。(3)

	图10

图11

21．按要求作图。

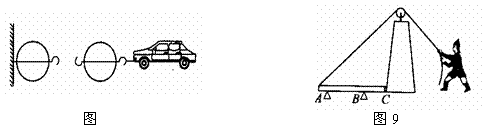

(1)用滑轮组将陷在泥中的汽车拉出来，试在图8

中画出最省力的绳子的绕法。(2分)

(2)如图9所示，古代护城河上的吊桥为一个杠杆，试在图9中画出动力臂₁。(2分)

20．用刻度尺测量物体的长度，由图4可知图中刻度尺的

分度值为　　　　 ，物体的长度是　　　 cm 。(2分)

19．汽车发动机工作时把内能转化为　　　 能，当汽油在发动机内燃烧时会冒“黑烟”，这时动机的效率　　 (填“升高”、“不变”、或“降低”)发动机散热器常用水做冷却剂，这是因为水的　　 　大。

18．在内燃机的工作过程中，进气门和排气门都关闭，

活塞向上运动的是　　　　 冲程。
