13、清洗机是利用高压水清洗车辆表面污垢的机器，有一种CC5020型清洗机的铭牌如下表所示。

(1)从物理学的角度看，铭牌中有一个物理量名称与单位不一致，请你指出　　　；

(2)清洗机正常工作电压　　伏，通过清洗机的电流是　　安。某汽车清洗行用该清洗机一天平均正常工作4小时，则一天耗电　　　度。

型号	CC5020	额定压力	5MPa
电源	220V/50Hz	额定流量	20L/min
额定功率	2.2kW	防护等级	IP25

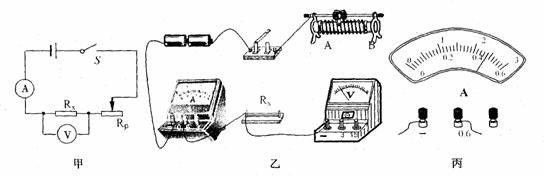

12、(4分)某同学想用电流表、电压表测量一段电阻丝R_x的电阻，他已连接了部分电路，如图乙所示，请你接着完成下列步骤：

　　 (1)按照电路图甲用笔画线代替导线，将实物图乙补画完整．(要求滑片P向右移动时电阻变大)

　　 (2)当电压表示数为2．4V时，电流表的示数如图丙所示，这时电路中的电流是　 A,

电阻丝的电阻为　　　　．

　　 (3)若将上面实验中的定值电阻R_x换成小灯泡，在多次测电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将增大，造成这一现象的原因是　　　　　　　　　　　　　　　　　　　　　　　　　．

11、(3分)现给你提供如下器材：木块(重约7N)、弹簧测力计(量程0~5N)、重1N的滑

轮(摩擦不计)、铁架台、轻质(重力不计)刻度尺、足够大的量杯、足量的水和细棉线

(自重不计)。请你利用如图所提供的一些器材，参照示例另选器材，设计一个测量木块

重力的实验方案。

	运用的原理	实验步骤及测量的物理量 (或实验操作示意图)	木块重量的表达式
示例	杠杆平衡条件 (1分)	用细线将刻度度尺左端挂在铁架台上，将木块挂在刻度尺的中央，弹簧测力计挂在刻度尺的右端并向上拉，使刻度尺在水平位置静止，记下弹簧测力计的示数F。　　　　　 (1分)	G=2F (1分)
你的设计方案

10、(4分)模型是我们研究物理的一种重要方法，物理中有很多问题就是通过物理模型来研究的，在光学中，我们用点光源和光线模型来研究光的传播规律，当一个点光源S从凸透镜的焦点发出光线，经凸透镜折射后，折射光线将　　　　　　　　　　　　　。但在实际研究凸透镜成像规律实验中，张强同学用一个火焰较大的蜡烛做光源，在光具座上进行实验，实验中各项要求都符合要求，但蜡烛位于凸透镜焦点上时，发现在光屏上仍能得到倒立放大烛焰的像，移去光屏，发现透过凸透镜观察到一个　　　　　　　的虚像，这个实验现象与凸透镜的成像规律

　　　　　　　(符合或不符合)，请简单地为实验现象做出解释　　　　　　　　　　　　　　

　　　　　　　　　　。

9、(3分)如图8所示，左图为火箭升空，右图为嫦娥运行路线图。“嫦娥一号”卫星发射后首先将被送入一个地球同步椭圆轨道，这一轨道离地面最近距离为500公里，最远为7万公里，从远地点到近地点运行的过程中，卫星的势能________，速度________。嫦娥一号的发射成功，实现了炎黄子孙多年来的探月的梦想。目前，我国科技工作者正在为实施登月计划辛勤地工作着。假如你是一名航天员，完成任务后驾驶飞船返回，返回舱穿越大气层时与空气摩擦生热，舱的表面温度会非常高，这是通过　　　方式　改变物体的内能。
