20、(1)如图甲所示是重为50N的物体在两个力的作用下，沿虚线方向匀速上升的情况，请你作出该物体所受力的示意图。(1分)

(2)请在图乙中标出：通电螺线管A端和永磁体B端的磁极以及磁感线的方向．

(2分)

19、两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示．根据图线可知(　　 　)

　　 A．甲液体的比热容小于乙液体的比热容

　　 B．如果升高相同的温度，两种液体吸收的热量相同

C．加热时间相同，甲液体吸收的热量大于乙液体吸　　　

收的热量

D．加热时间相同，乙液体温度升高比甲液体温度升　

高得多

18、下面关于力学现象的解释中正确的是 (　　 )

A．小球在空中下落得越来越快，是因为力可以改变物体的运动状态

B．人用力推车，车未动，是因为推力小于摩擦力

C．小孩从滑梯上自行下滑，是因为他受到惯性的作用

D．甲乙两队进行拔河比赛甲队获胜，那么甲队对绳子的拉力等于乙队对绳子的拉力

17、如图所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是(　　　 )

A. 可能是灯L断路，电压表的示数变大

C. 一定是灯L短路，电压表的示数变小

D. 一定是电阻R短路，电流表的示数变大

16、物体受一对平衡力作用时，对于它具有的机械能的判断中正确的是(　　 　 )　

A. 机械能一定不变　 　　　　　B．势能可能减少

C. 动能可能不变　　 　　　　　D．势能一定不变

14、如图所示，电源电压不变，开关S闭合后，灯L₁、L₂均发光，当P向右滑动时，下列叙述正确的有(　　　　 )

A.灯L₁变亮　　　 B.电压表示数变小　

C.灯L₂变亮　　　 D.电流表示数变小

A．使用任何机械都不省功　　　

B．压力越大，接触面积越小，摩擦力越大

C．大小相等、方向相反、作用在同一直线上的两个力一定是平衡力

D．电流通过导体产生的热量与电流、导体的电阻、通电时间都成正比

13、用手分别拿着一个小木块和一个大石块，把它们都浸没到水中，同时松开手，小木块上浮，大石块下沉，受到浮力大的是(　　　 )

A．小木块　　　 B．大石块　　　　 C．一样大　　　 D．不能确定

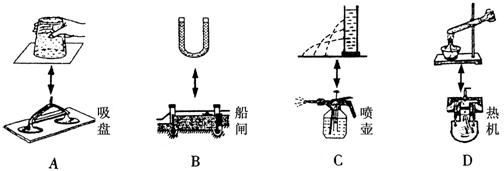

12、如下图所示的实验现象揭示的物理原理或规律与所对应的实际应用正确的是(　　 )

11、用弹簧测力计在空气中称得一石块重为1N，将石块完全浸入水中，弹簧测力计的示数为0．6N，则石块的体积为_________cm³。(取g=10N／kg)

10、运动会进行短跑比赛时，运动员在途中，观众通过比

较　　 认为谁跑得快；终点计时裁判员通过比较　　　　 　判定谁跑得快。物理学中用　　 表示物体运动快慢的程度。如图所示链球运动员在抛链球前开始旋转。在这个过程中，她看见周围的人和建筑物都在旋转，这是他以　　　 为参照物得到的结论，此时铅球受_______(平衡力/非平衡力)。
