23、(3分)物体所受重力是100N，当如图13对它施加一个水平向左的30N的压力将它压在竖直墙面上处于静止，画出此时它受到的摩擦力并标出大小？

24(2分) 图14是用扳手转动螺母的示意图(螺母的中心为支点O)，请在图中画出力F力臂。

四：探究与实验(总12分)

22、放在水平桌面上的大烧杯内盛满了水，轻轻放入一小球后，从烧杯中溢出了

100 g水，则下列判断中正确的是[　 ]

A.水对烧杯底的压强会增大　　　　 B.小球的质量不会等于100 g

C.小球的体积一定大于100 cm3　　　 D.小球受到的浮力等于0.98 N

21、按图12所示方法使用的四种工具，属于省力杠杆的是

20、关于温度、热量、内能，下列说法正确的是(　　　 )

A、物体的温度越高，它的热量越多，内能也越多。

B、物体吸收的热量温度一定上升。

C、0⁰C的冰内能可能为零 　　　　D、温度相同的两个物体不会发生热传递。

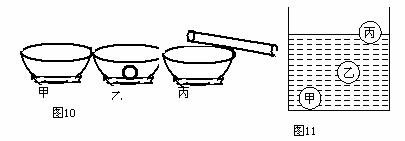

19．如图11所示，甲、乙、丙三个球体积相等，甲球沉在水底，乙球悬浮在水中，丙球漂浮在水面上，则它们所受的浮力(　 )

A.F甲＜F乙＜F丙　　　　　　 B.F甲＞F乙＞F丙

C.F甲=F乙＞F丙　　　　　　 D.F甲=F乙＜F丙

18、在五一游戏晚会上，陈思同学学演示如图10所示实验，排在一条线上的三只碗，中间碗内放一只乒乓球，当用小管向球斜上方吹气时，碗内乒乓球将(　　　 )

A、仍静止　 　B、运动到丙碗　　 C、运动到甲碗　 D、无法确定

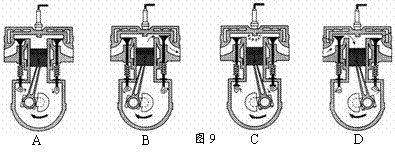

17、汽油机是由四个冲程不断循环而工作的，图9中表示内能转化为机械能的冲程是

16、如图8所示，甲、乙两只完全相同的试管，

分别装有质量相等的液体，甲试管竖直放置，

乙试管倾斜放置，两试管液面相平。设液体对

两试管底的压强分别为P_甲 和P_乙

则(　　 )

A、P_甲<P_乙 B、P_甲=P_乙、　

　C、P_甲>P_乙　　 D、无法确定

15、物体在平衡力的作用下，下列说法中哪个正确( 　　)

A.物体一定处于静止状态　　　　　 B.物体一定做匀速直线运动

C.物体的运动状态一定发生变化　　 D.物体的运动状态一定不发生变化

14、学习质量与密度的知识后，小强同学想用天平、量筒和水完成下列实验课题：

①测量牛奶的密度；②鉴别看上去像是纯金的戒指；③测定一捆铜导线的长度；④鉴别铜球是空心还是实心；⑤用天平测出一堆大头针的数目；你认为实验能够完成的是(　 )

A、①②　　 B、①②④　　 C、①②④⑤　　 D、①②③④⑤
