30.下图是小兰同学在“测量小灯泡的电功率”的实验中所连接的实物图。灯泡的额定电压是2.5V，电阻约9Ω，滑动变阻器阻标有“20Ω　 1A”字样：

⑴电压表正确连入电路(2分)

⑵开关闭合前，应将滑片P放在______端。(选填“A”或“B”)

⑶ 小兰调节变阻器滑片的位置，使小灯泡两端电压分别为2V、2.5V、2.8V，依次测出通过小灯泡的电流，并观察发光情况，记录在表中。当小灯泡正常发光时，电流表示数如上图电表所示，此时小灯泡电阻是________Ω。小灯泡的额定功率是________W。

⑷你根据实验中小灯泡两端电压分别为2V、2.5V、2.8V时灯泡的发光情况和电阻大小，提出一个合理的猜想：_____________________。

29.小芳同学实验探究凸透镜成像的规律，她首先按图下所示完成仪器装配，图中H点是2倍焦距处。经过调节，在光屏上得到了一个清晰的像，但像的位置偏高，为了使像能成在光屏的中央，应把蜡烛向______

(选填“上”或“下”)调；调节好蜡烛的高度后，

她把蜡烛移到A点处，此时光屏上的像很模糊，为

了得到清晰的像，应把光屏向______移动

(填“左”或“右”)，这次成的是倒立、________的实像。

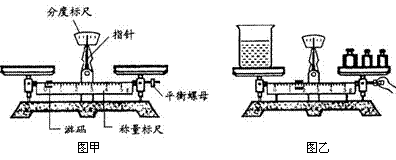

28.在“探究物质的密度”的实验中，图甲所示是我们实验用的天平，砝码盒中配备的砝码有100g、50g、20g、10g、5g等：请填写下列空格：

(1)调节天平时应

将　　　　 移至零刻度处，然后调节　　　　 ，使天平横梁平衡.

(2)小王同学进行了下列实验操作：

A.将烧杯中盐水的一部分倒入量筒，测出这部分盐水的体积V；

B.用天平测出烧杯和盐水的总质量m₁；

C.用天平测出烧杯和剩余盐水的总质量m₂；

以上操作的正确顺序是：　　　　　　 (填字母代号).

(3)小王测量烧杯和盐水的总质量m₁时，估计盐水和烧杯的总质量在150g左右.试加砝码时，应用镊子夹取100g、50g砝码各1个放人右盘中，若指针右偏，则应取下　　　　 g砝码，试加上其它砝码，同时调节游码.

(4)图乙是小李同学在实验操作过程中的情况.他的错误是：　　　　　　　　　 .

27.课堂上，老师给同学们做了这样两个声学实验，图甲

是将一把钢尺压在桌面上，一部分伸出桌面。当用手拨动

其伸出桌外的一端时，钢尺发出声音。图乙是老师把电铃

扣在钟罩里并让其发声，我们既可听到清脆的铃声。当老

师用抽气机抽掉钟罩里的空气时，我们发现，随着钟罩里

的空气逐渐变少，铃声逐渐变小。这两个实验能说明声音的传播需要介质的

是　　　 实验(选填“甲”或“乙”)。

25.观察下图并回答答问题：

⑴ 电能表的示数　　　　 KWh　　　 ⑵ 木块的长度为　 　　　　cm

⑶体温计的量程是　　　　 ℃，它的分度值为　　　 ℃。

　 　 26.我们可以利用矿泉水瓶做小实验来说明一些物理知识。

⑴手挤压空矿泉水瓶可以使瓶子变形，如果施加的力增大，瓶子变形程度就加大，这表明力的作用效果跟力的　　　　 有关；

⑵空矿泉水瓶侧壁不同高度的地方锥出上、下两个小孔，往里面倒满水，可以观察到水从两个小孔流了出来，其中下孔流出的水喷得最急，这表明液体的压强随深度的增加而　　　　 ；

⑶矿泉水瓶内注入少量的热水，摇晃后倒掉并立即盖紧瓶盖，过一会儿发现瓶子慢慢向内凹陷，这说明了　　　　　　　　　　　　　　　　 ；

24.现在，随着能源紧缺，全球气候变暖加快，各国都在推广使用节能灯，彻底终结“白炽灯时代”，如图所示，一只；“220V 11 W”的节能灯与一只“220 V 60W”的白炽灯发光效果相当。

(1)晶晶的台灯用的是“220V 60W”的白炽灯，它正常发光时的电流是多少?

(2)晶晶用一只11W的节能灯取代了台灯上的白炽灯，一年中台灯工作的时间2000h算，可节约多少度电?

⑶晶晶了解到白炽灯的发光效率大约只有8%，图右表示了它工作时的能量转化情况，请计算这只60w的白炽灯一年工作2000h，会白白浪费掉多少电能?

23.如图所示，工人师傅用一个滑轮组在40s内将重600N的

木箱从地面匀速吊上4m高的阳台，所用的拉力为220N，不

计绳重和摩擦．求：

(1)木箱匀速上升的速度；(2)工人师傅做的有用功；

(3)动滑轮的重力．

22.一个质量为60kg的人，他每只脚接触地面的面积是170cm²。

(1)这个人正常站立时对水平地面的压力；

(2)这个人正常站立时对水平地面的压强；

(3)当他行走时对水平地面的压强大约。

21.请按要求完成以下作图：

⑴图甲所示，物体A静止在水平地面上，在图中画出它所受重力的示意图．

⑵图乙所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．

⑶图丙所示，请根据条形磁体周围小磁针静止时的指向，标出该条形磁体的N、S极。

		丙
		甲
			乙

20.如右图所示的电路中，电源两端电压不变，闭合开关S后，滑动变阻器的滑片P向右滑动过程中，电流表A₁示数

是　　　　 (填“变大”、“变小”或“不变”)；电压表V与

电流表A₂示数的比值是　　　　 (填“变大”、“变小”或

“不变”)。﹙不考虑温度对电阻的影响﹚

三 作图题(每小题2分，共6分)
