时 间 |
电能表示数／kW·h |
|
6月6日上午8∶00 |
105.7 |
|
6月8日上午10∶00 |
106.2 |
24．一天，小明放学回家看电视，看完后，把遥控器一摁，电视机关了。他发现电视机上还有一个指示灯亮着(此时，电视机处于待机状态)，于是他想：这时电视机是否还在消耗电能呢?一次，乘父母出差，他设计了如下方案进行探究：让电视机处于待机状态，然后拔掉其他所有电器的插头或关掉开关，记下时间和家中电能表的读数；去奶奶家住了两天后回到家中，再记下此时的时间和电能表的读数(记录数据如下表)。问： (1)在小明外出的这段时间里，他家电视机消耗的电能是多少？ (2)通过实验，小明得到的结论是什么？ (3)小明家电视机在待机状态下消耗的电功率是多少? (4)据估计，我市电视机在待机状态下消耗的电能一年有近7200kW·h。若小明家有
1500W的电水壶一只、60W白炽灯2只、180W电冰箱一台，这些用电器平均每天工作2小时，试通过计算说明这么多电能够小明家使用多少天?
23. (共10分)实验小组进行了“测定额定电压是2.5V的小灯泡功率”的实验：
(1)实验记录与计算如下表：
根据他们观察的现象和记录的实验数据分析，你可得出什么结论(请说出两点)：
① 小灯泡的额定功率是＿＿＿W；②＿＿＿＿＿＿＿＿＿＿＿＿。
|
电压U/V |
1.5 |
2.0 |
2.5 |
|
电流I/A |
0.22 |
0.26 |
0.30 |
|
功率P/W |
0.33 |
0.52 |
|
|
灯泡发光情况 |
灯丝暗红 |
微弱发光 |
正常发光 |
(2)他们还注意到，这个实验记录也可以用来计算小灯泡灯丝的电阻，并发现灯丝的电阻值随电压升高而增大，同学们想：导体的电阻不是与电压、电流无关吗？怎么会有这样的结论呢？请你给他们作出合理的解释：＿＿＿＿＿＿＿＿。

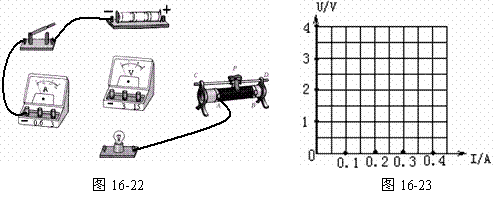

(3)①在图16-22中用笔画线代替导线完成该实验的电路连接；(请正确选择电表量程)
②请在坐标图16-23中作出小灯泡的电压和电流的关系图象。
(8分)测未知电阻Rx的阻值：
请你分析说明小明同学这一实验方案中存在哪些的不足，并提出相应的改进意见.(各至少说二点)
如图所示电路中，电源电压为U＝10V，开关S闭合后，用电压表测得a、c之间的电压为5V，侧得b、d之间的电压为7V，若已知电阻R1＝4Ω，则三个电阻中阻值最大的那个电阻的阻值为 Ω．
(1)可能是旋转开关有故障；
