1．以下选项中物体的重力最接近0.5N的是
A．一枚1元硬币 B．一只鸡蛋 C．一只大公鸡 D．一本八年级下册物理书
(1)R1两端的电压；
(2)通过R2的电流。
23. 楠楠同学在资料上看到了一份材料，某大学物理系的同学再测定额定电压为2.5V小灯泡的电阻的实验中，得到部分U和I的数据如下表所示：
|
实验次数 |
1 |
2 |
3 |
4 |
5 |
6 |
|
U/V |
0.20 |
0.80 |
1.40 |
2.00 |
2.50 |
3.00 |
|
I/A |
0.02 |
0.08 |
0.14 |
0.18 |
0.20 |
0.21 |
(1)楠楠根据表中的数据，画出该小灯泡的电流跟电压变化的图像，于是设计了如图15所示的坐标图。
①请你帮楠楠在坐标图中画出该小灯泡的电流跟电压变化的图像；
②从材料或图像中可知，该小灯泡的额定电流为 A，正常发光时的电阻为 Ω；

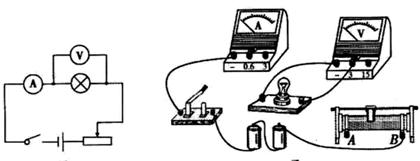

(2)楠楠还想利用初中的物理实验器材，通过实验来验证上述表格中的每一组数据是否正确，于是她又设计了入股16甲所示的电路图，同时找来了实验器材并连接了部分实物电路，其中电源用的是2节新干电池，滑动变阻器的电阻可在0-50Ω内调节。
|
① 请你用笔画线代替导线，按照图16甲所示电路图，帮楠楠将图16乙中的实物电路图连接完整；
② 闭合开关前，滑动变阻器的滑片应移到 端(选填“A或B”)；实验中，由于操作不小心等原因，导致电压表的示数变为零，电流表的示数增大，则电路可能出现的故障是 。楠楠通过这个实验来验证上述表格中的每一组实验数据的正确性，你认为楠楠能做到吗？请简要说明理由。 。
22. 在“测量小灯泡电阻”的实验中
|
|

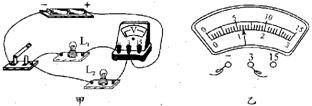

(1)图14是某同学连接的实物图，有两个实物接错了请指出：＿＿＿＿＿ , ＿＿＿＿＿ .
(2)某同学正确连接实物图后，合上开关S ，发现灯泡不亮，电流表读数为零，但电压表读数等于电源的电压，则出现的故障可能是＿＿＿＿＿＿＿＿＿ ,某同学在实验中分别测出灯泡在不同亮度下的电阻，然后求其平均值作为小灯泡的电阻，他的做法对吗？＿＿＿＿＿ ，其原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 。
