3. 根据电路图连接下边的电路，如图18所示。(要求导线最多有一个交叉点)

⑴　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

⑵　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

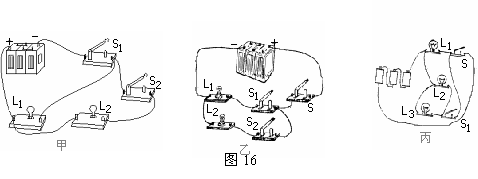

1． 根据所给的实物图(图16)，在虚线框内画出相应的电路图．

　(1)比较上表数据，可以得出结论是：　　　　　　　　　　　　　　　　　　　　 。

(2)小丽把电流表接入A点，当闭合开关时，发现电流表指针如图甲所示，出现这故障的原因是　　　　　　　　　　　　　　　　　　　　 。

		1		2

17．如图15所示，在小灯泡和电源之间连着金属夹A和B，当开关闭合后，在金属夹A和B之间分别接入铅笔芯和木尺．小灯泡发光时接入的是_________，这是因为__________；接入_________时，小灯泡不发光，因为它是_________．

16.如图14所示为家庭电路，请填写图中各部分的名称。

①　　 ，② 　　　，③　　 ，④　　　 ，⑤　　　 ，电线__ ___是火线。(填a或b)

15．在使用电源时，不允许将电源的_________直接用导线连接起来，否则将出现事故．

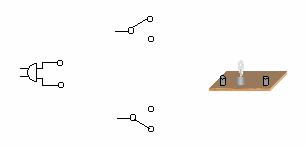

14．画出下列电路元件的图形符号：(1)电灯_________；(2)开关_________；(3)电池_________；(4)交叉相连接的导线_________；电动机　　　　 ．

13. 干电池的锌筒是_________极，碳棒是_________极．

12. 电流通过半导体二极管时只能从它的一端流向另一端，不能_________流动，电流流过时能发光的二极管叫_________，可用来做指示灯．

11. 保险丝是用电阻率较　 　_，熔点较_ __的铅锑合金制成的，保险丝___联在干电路中.

10. 如图13所示，如果要使A灯亮，而B灯不亮，应将开关_____闭合.如果要使B灯亮，而A灯不亮，应将开关_____闭合.如果S₂、S₃闭合，S₁断开，则A灯_______，B灯_______.
