21.　 　　　　、 　　　　　　　22.　　 　　　23.　　　　 　24.　　　　　 、　　　　 、

41.如图是“探究电流通过导体产生的热量与导体电阻间的关系”的试验装置，甲电阻为铜丝，乙电阻为镍铬合金丝，将两电阻丝浸在相同质量和初温的煤油中，每一烧瓶里各插入一温度计，请回答下列问题：(3分)

(1)合上开关，经过一段时间，两电阻丝产生热量的多少是通过　　　　　 反映出来的。

(2)采用这种连接方式的目的是使　　 　　相等。

(3)该实验的结论是：　　　　　　　　　　　　　　　　　　　　　　　　　

长春外国语学校

2009--2010学年第学期期中考试初二年级物理试卷

出题人：赵囡楠　　 审题人：侯喜荣

40.为了测定额定电压是2.5 V的小灯泡的功率，小灯泡的额定功率约为1W，有下列器材供选用：A电源(2V)；B电源(6V)；C电流表(0-0.6A)；D电流表(0-3A)；E电压表(0-3V)；F电压表(0-15V)；G最大阻值5欧的变阻器；H最大阻值15欧的变阻器；I电键；J导线若干。(6分)

(1)实验中应选用的器材是(填序号)　　　　　　 　　

(2)右图M是　　　 表，N是　　　　 表。

(3)某同学在实验时测得的数据如下表。在整理数据计算功率时发现其中一次实验结果与其它两次实验结果相差很大，经检查，原来是有一个电流强度的示数读错了。该同学选用的电流表的量程是0-0.6安培挡。试分析：数据表中第_________次电流强度的读数错了。

(4)第_____ _次实验测得的是小灯泡的额定功率。小灯泡额定功率P额=______.

39. 小丽同学为了探究电流跟电压、电阻的关系，通过实验测得表中的数据，根据表中的数据，小丽同学探究得到的规律是在　　　 　　不变时，　　　 　和　　　 　　成反比。表中空缺的数据应为　　　　　 (4分)

38．如图是“研究电阻的大小与哪些因素有关”的实验示教板，a为锰铜线，b、c、d 为三根镍铬合金线．他们的长度、横截面积的关系分别为：：l_a＝l_b＝l_c＞l_d，S_a＝S_b＜S_c＝S_d，在实验中要研究导体的电阻与长度的关系，应选择___ __ (选填字母代号),结是　　　　　 　　　　　　　　　；若选择a、b，可研究导体的电阻与　 　　　的关系。(3分)

37.白炽灯是人们常用的照明用具，根据你对白炽灯的了解，请提出一个与物理知识有关的问题，并针对提出的问题作出简要的回答。(4分)

问题：　　　　　　　　　　　　　　　　　　　　　　　　

简答：　　　　　　　　　　　　　　　　　　　　　　　　

36．一只电烙铁的额定电压是220V，在额定电压下工作的电阻是1210欧姆，它的额定功率有多大？在额定电压下通电10分钟产生多少热量？

35．在如图所示电路中，R₁=20Ω，当开关S，S₁合上时电流表示数为0.3A，当开关S合上、S₁断开时电流表示数为0.1A，求R₂的阻值和电源电压U。

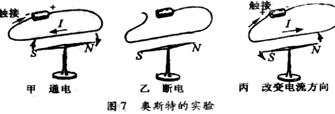

34．如图所示，比较甲乙两图可得出的结论是　　　　　　　　　 　　　　　　

比较甲丙两图可得出的结论是
